发动机

264 属于型号213, 238, 257

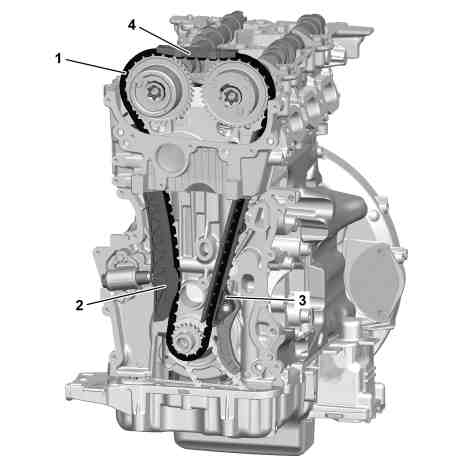

1

正时链

2

张紧轨

3

底部滑轨

4

上部滑轨

e

拆卸

1

将凸轮轴连同凸轮轴调节器一起拆下

AR05.20-P-6992MRH

2

断开正时链 (1)

AR05.10-P-7601-01MRH

l
铆接冲压工具

*276589003900

g

检验

3

检查张紧轨 (2) 是否磨损和损坏

A

000 588 01 21 00 内窥镜

WS01.00-P-0097B

如果磨损或损坏

↓

更换张紧轨 (2).

AR05.10-P-8510MRH

4

检查底部滑轨 (3) 是否磨损和损坏

A

000 588 01 21 00 内窥镜

WS01.00-P-0097B

如果磨损或损坏

↓

更换底部滑轨 (3).

AR05.10-P-8420MRH

5

检查曲轴链轮是否磨损和损坏

A

000 588 01 21 00 内窥镜

WS01.00-P-0097B

如果磨损或损坏

↓

更换曲轴的链轮.

6

检查顶部滑轨 (4) 是否磨损和损坏

如果磨损或损坏

↓

更换顶部滑轨 (4).

AR05.10-P-8421MRH

7

检查凸轮轴调节器是否磨损和损坏

如果磨损或损坏

↓

更换凸轮轴调节器.

AR05.20-P-7204MRH

d

安装

8

拉入新的正时链 (1)

AR05.10-P-7601-04MRH

l
装配元件

*271589096300

9

将新的正时链 (1) 铆接到一起

AR05.10-P-7601-02MRH

l
铆接冲压工具

*276589003900

10

安装带凸轮轴调节器的凸轮轴

AR05.20-P-6992MRH

i
只有在检查凸轮轴的基本位置后, 才能安装气缸盖罩.
