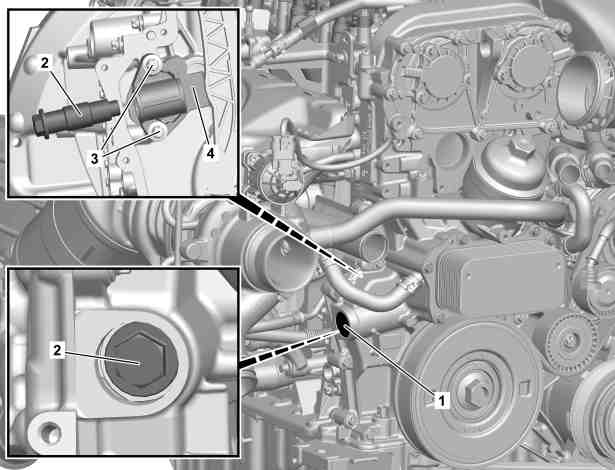

发动机

264 属于型号213, 238, 257

1

盖

2

链条张紧器

3

螺栓

4

支架

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下冷却液泵.

AR20.10-P-1271MRH

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

2

用螺丝刀从中心刺穿盖 (1), 然后撬出.

p

切勿在侧面撬出盖 (1).

否则可能会损坏正时箱盖罩.

i
安装:
更换盖 (1).

3

拆下链条张紧器 (2).

p
安装:

只有在之前的操作中链条张紧器 (2) 没有明显的故障, 且没有更换链条传动部件, 才可重复使用链条张紧器.

否则可能会损坏发动机.

i
链条张紧器 (2) 由内部弹簧预张紧并在拆卸期间完全展开.

n
螺钉/螺栓 - 连接链条张紧器到支架

*BA05.10-P-1001-03B

g

检验

4

检查链条张紧器 (2) 是否已完全展开

如果存在故障,

↓

更换链条张紧器 (2).

5

检查支架 (4) 有无损坏。

如果存在故障,

↓

拆下正时箱盖罩, 拆下螺栓 (3) 并更换支架 (4).

AR01.40-P-8000MRH

n
螺钉/螺栓 - 连接链条张紧器支架到曲轴箱

*BA05.10-P-1002-03B

6

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

7

执行发动机试运行. 同时, 检查发动机是否正常工作及其密封性.

8

安装发动机舱底部饰板.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

n
链条传动, 皮带驱动

号码

名称

发动机 264

BA05.10-P-1001-03B

螺钉/螺栓 - 连接链条张紧器到支架

Nm

40

n
链条传动, 皮带驱动

号码

名称

发动机 264

BA05.10-P-1002-03B

螺钉/螺栓 - 连接链条张紧器支架到曲轴箱

Nm

20
