发动机

264 属于型号213, 238, 257

6

脉冲轮

6a

边缘

7

脉冲轮

7a

轴承狭槽

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下凸轮轴上的霍尔传感器

排气凸轮轴霍尔传感器

AR15.12-P-0011MRH

进气凸轮轴霍尔传感器

AR15.12-P-0010MRH

2

拆下右侧增压空气管

AR09.41-P-6817MRH

3

拆下增压空气冷却器, 并在保持管路连接的情况下将其放在前方

AR09.41-P-6817MRH

4

沿发动机转动方向, 通过曲轴中央螺栓转动发动机, 直至达到 1 号气缸的点火上止点 (TDC) 位置

i
皮带轮上的上止点标记必须与正时齿轮室盖罩上的定位缘对齐.

g

检验

5

检查凸轮轴的基本位置

i

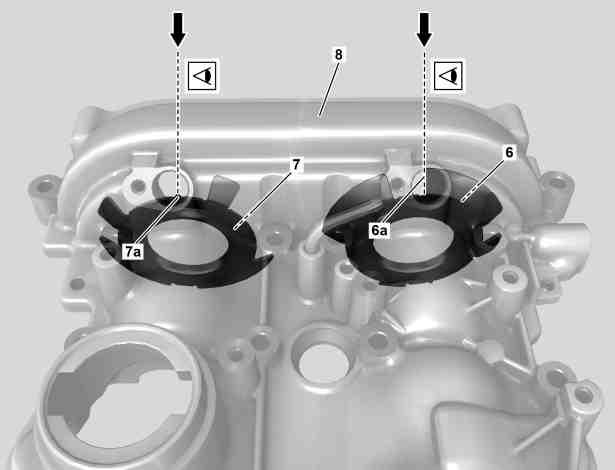

检查排气凸轮轴位置时, 脉冲轮 (6) 的边缘 (6a) 必须在霍尔传感器开口的中心处可见.

检查进气凸轮轴位置时, 脉冲轮 (7) 的轴承槽 (7a) 必须在霍尔传感器开口的中心处.

如果基本位置不正确

↓

设定凸轮轴的基本位置.

AR05.20-P-6020MRH

6

按照拆卸的相反顺序进行安装
