发动机

264 属于型号213, 238, 257

1

电气连接器

2

螺栓

Y49/8

进气凸轮轴气门升程切换促动器

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下发动机罩.

AR01.10-P-2405MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机罩.

2

松开并断开电气连接器 (1).

3

拆下螺钉/螺栓 (2).

n
螺栓 - 连接气门升程开关促动器到气缸盖罩

*BA05.20-P-1005-05A

4

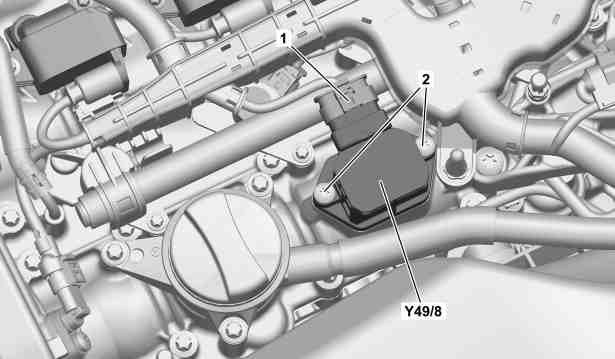

拆下进气凸轮轴气门升程切换促动器 (Y49/8).

5

检查并确认进气凸轮轴气门升程切换促动器 (Y49/8) 的两个销子已收回.

p

不要拉出进气凸轮轴气门升程切换促动器 (Y49/8) 的销子.

否则可能会导致损坏.

如果存在故障,

↓

更换进气凸轮轴气门升程切换促动器 (Y49/8).

6

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

7

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

8

安装发动机罩.

AR01.10-P-2405MRH

n
凸轮轴, 凸轮轴调节

号码

名称

发动机 264

BA05.20-P-1005-05A

螺栓 - 连接气门升程开关促动器到气缸盖罩

Nm

9
