发动机

264 属于型号213, 238, 257

更改提示

12.08.2019

新增注释 AH00.00-P-0500-01MNE.

操作步骤 1

12.08.2019

新增注释 AH05.20-P-1000-09SZ.

操作步骤 4 和 6

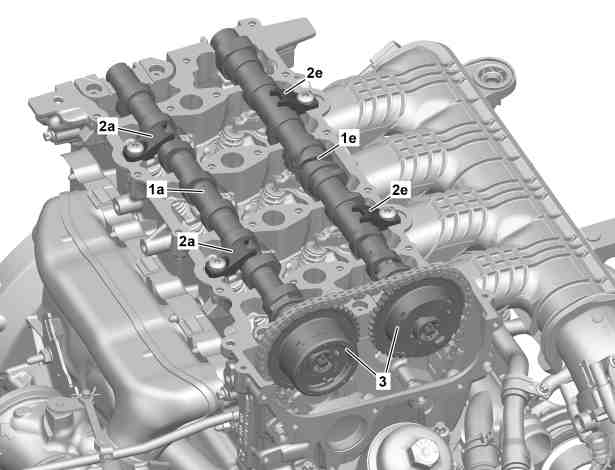

1a

排气凸轮轴

1e

进气凸轮轴

2a

压紧装置

2e

压紧装置

3

凸轮轴调节器

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下凸轮轴调节器 (3).

AR05.20-P-7204MRH

关于涂敷表面密封剂以密封主总成的说明

AH00.00-P-0500-01MNE

2

拆下固定装置.

l
固定装置

*270589016100

3

拆下压紧装置 (2a).

n
凸轮轴压紧工具的螺栓

*BA05.20-P-1001-05A

4

拆下排气凸轮轴 (1a).

关于检测凸轮轴和凸轮轴轴承位置的一般说明

AH05.20-P-1000-09SZ

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

p
安装:

用发动机油润滑补偿元件, 真空泵驱动装置和凸轮轴支撑点.

否则, 将会损坏排气凸轮轴 (1a).

p
安装:

插入排气凸轮轴 (1a), 使 1 号气缸的凸轮倾斜朝上. 进气凸轮轴 (1e) 和排气凸轮轴 (1a) 的凸轮必须相互朝向对方.

否则会损坏排气凸轮轴 (1a) 和进气凸轮轴 (1e).

5

拆下压紧装置 (2e).

n
凸轮轴压紧工具的螺栓

*BA05.20-P-1001-05A

6

拆下进气凸轮轴 (1e).

关于检测凸轮轴和凸轮轴轴承位置的一般说明

AH05.20-P-1000-09SZ

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

p
安装:

用发动机油润滑补偿元件和凸轮轴支撑点.

否则, 将会损坏进气凸轮轴 (1e).

p
安装:

插入进气凸轮轴 (1e), 使 1 号气缸的凸轮倾斜朝上. 进气凸轮轴 (1e) 和排气凸轮轴 (1a) 的凸轮必须相互朝向对方.

否则会损坏排气凸轮轴 (1a) 和进气凸轮轴 (1e).

7

检查凸轮轴支承轴销是否磨损.

i
市售设备/工具

外径千分尺

凸轮轴配合轴承轴颈的直径

*BE05.20-P-1002-03E

凸轮轴轴颈的直径

*BE05.20-P-1001-03E

如果达到磨损极限,

↓

安装新的排气凸轮轴 (1a) 和进气凸轮轴 (1e).

8

按照拆卸的相反顺序进行安装.

凸轮轴轴承的检验值

号码

名称

发动机 264

BE05.20-P-1001-03E

凸轮轴轴颈的直径

标准尺寸

进气门

mm

28,947...28,963

排气门

mm

25,947...25,963

凸轮轴轴承的检验值

号码

名称

发动机 264

BE05.20-P-1002-03E

凸轮轴配合轴承轴颈的直径

标准尺寸

mm

31,947...31,963

n
凸轮轴, 凸轮轴调节

号码

名称

发动机 264

BA05.20-P-1001-05A

凸轮轴压紧工具的螺栓

Nm

28
