AR05.20-P-7204MRH
拆卸/安装凸轮轴调节器
12.12.2018
发动机
264 属于型号213, 238, 257

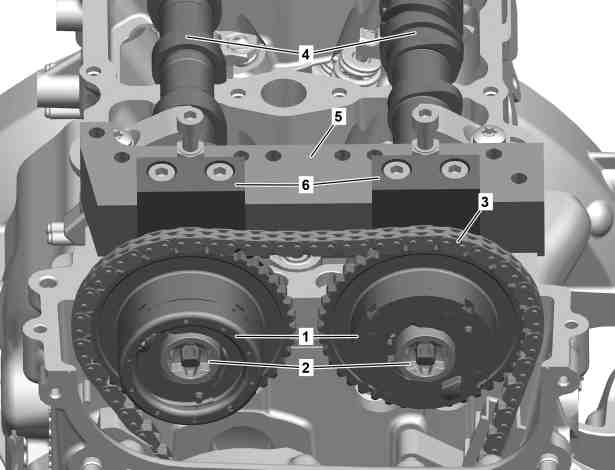

P05.20-2512-06
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
a
警告
severity=W
受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。
搬运部件时, 肢体不得进入机械部件的工作范围.
AS00.00-Z-0009-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
1
拆下右侧增压空气管
AR09.41-P-6817MRH
i
安装:
仅在检查凸轮轴 (4) 的基本位置后安装右侧增压空气管路.
只有在泄漏测试完成后, 才可安装上部发动机罩.
2
拆下增压空气冷却器, 并在保持管路连接的情况下将其放在前方
AR09.41-P-6817MRH
i
安装:
仅在检查凸轮轴 (4) 的基本位置后安装增压空气冷却器.
3
沿发动机转动方向, 通过曲轴中央螺栓转动发动机, 直至达到 1 号气缸的点火上止点 (TDC) 位置
i
皮带轮上的上止点标记必须与正时齿轮室盖罩上的定位缘对齐.
4
拆下气缸盖罩
AR01.20-P-5014MRH
5
安装压紧工具 (5) 和支架 (6)
l
固定装置
*270589016100
6
拆下链条张紧器
AR05.10-P-7800MRH
g
规定的发动机油（保养） - 概览
BB00.40-P-0223-02A
i
安装:
用发动机油润滑螺纹和控制阀 (2) 的螺栓头接触面.
按照规定扭矩持续均匀地拧紧控制阀 (2).
n
连接脉冲轮/凸轮轴调节器的控制阀到凸轮轴
*BA05.20-P-1002-05A
8
将正时链从相应的凸轮轴调节器 (1) 上提下, 然后拆下相应的凸轮轴调节器 (1)
10
沿发动机转动方向, 通过曲轴中央螺栓转动发动机两圈, 直至达到 1 号气缸的点火上止点 (TDC) 位置
i
皮带轮上的上止点标记必须与正时齿轮室盖罩上的定位缘对齐.
11
检查凸轮轴 (4) 的基本位置
AR05.20-P-6010MRH
12
安装增压空气冷却器
AR09.41-P-6817MRH
13
安装右侧增压空气管
AR09.41-P-6817MRH
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
14
执行发动机试运行, 检查发动机的密封性及其是否正常工作
BA05.20-P-1002-05A
连接脉冲轮/凸轮轴调节器的控制阀到凸轮轴
第 1 级
Nm
18
270 589 01 61 00
固定装置
177 589 00 09 00
套筒扳手套头
