发动机

264 属于型号213, 238, 257

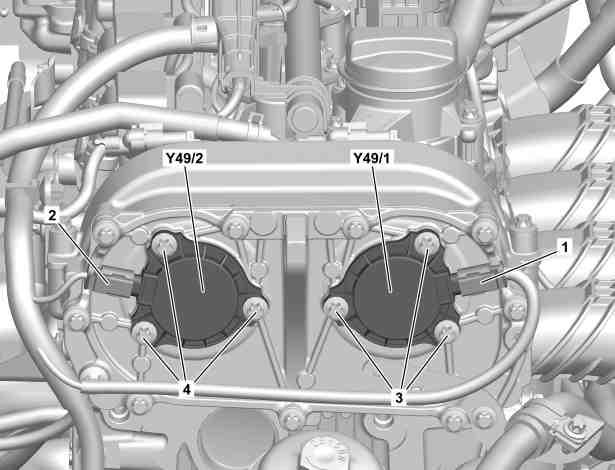

图示为装配发动机 264 的车型 238

1

电气连接器

3

螺栓

Y49/1

进气凸轮轴电磁阀

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

有关用铝螺栓进行螺栓连接的提示

AH00.00-P-0006-01RM

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下进气管.

AR09.10-P-8131MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机罩.

2

拆下空气滤清器外壳, 然后在保持线路连接的情况下放到一旁.

AR09.10-P-1150MRH

3

松开并断开电气连接器 (1).

4

拆下螺栓/螺钉 (3).

i
安装:
更换螺栓 (3).

n
螺栓 - 连接凸轮轴调节电磁阀到链条箱盖

*BA05.20-P-1003-05A

5

拆下进气凸轮轴电磁阀 (Y49/1).

i
安装:
更换密封圈.

6

按照拆卸的相反顺序进行安装.

7

读取故障记忆并清除.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

8

执行发动机试运行. 同时, 检查发动机是否正常工作及其密封性.

9

安装上部发动机罩.

AR01.10-P-2405MRH

n
凸轮轴, 凸轮轴调节

号码

名称

发动机 264

BA05.20-P-1003-05A

螺栓 - 连接凸轮轴调节电磁阀到链条箱盖

第 1 级

Nm

4

第 2 级

∡°

60
