发动机

264 属于型号213, 238, 257

更改提示

29.04.2019

方法说明已改进.

操作步骤 10 和 15.

01

装配工具

04

压器

06

拉杆

02

反向固定器

05

滑块

1

气缸盖

03

装配杆

03

装配杆

1

气缸盖

4

气门锁片

04

压器

2

气门弹簧上座圈

6

气门

05

滑块

3

气门弹簧

7

气门弹簧下座圈

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下气缸盖 (1).

AR01.30-P-5800MRH

2

拆下液压阀游隙补偿元件.

AR05.00-P-2011MRH

3

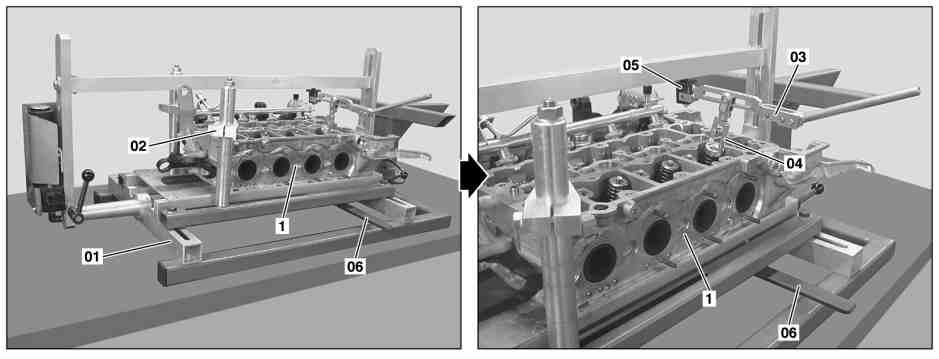

将气缸盖 (1) 安装到装配工具 (01) 上.

p

试运行前, 确保装配工具
l
   (01) 的反向固定器 (02) 与气缸盖 (1) 正确接触.

否则, 将会损坏气缸盖 (1).

i
遵照装配工具
l
  (01)制造商的操作手册.

l
装配工具

*271589005900

4

将装配杆 (03) 和压器 (04) 安装到滑块 (05) 上, 将压器 (04) 垂直放到气门弹簧上座圈 (2) 上, 然后对正滑块 (05).

l
压缩器

*640589006100

l
气门装配工具箱

*111589256100

5

通过拉杆 (06) 移动装配工具 (01) 的空气悬挂波纹管, 直至其位于相应气门 (6) 的燃烧室上方的中央.

p

确保装配工具
l
(01) 的空气悬挂气囊压入燃烧室的中央位置.

否则会损坏气门 (6).

i
遵照装配工具
l
(01) 制造商的操作手册.

6

将压缩空气阀连接到装配工具 (01) 上, 然后打开压缩空气阀.

i
遵照装配工具
l
   (01) 的制造商操作手册.

7

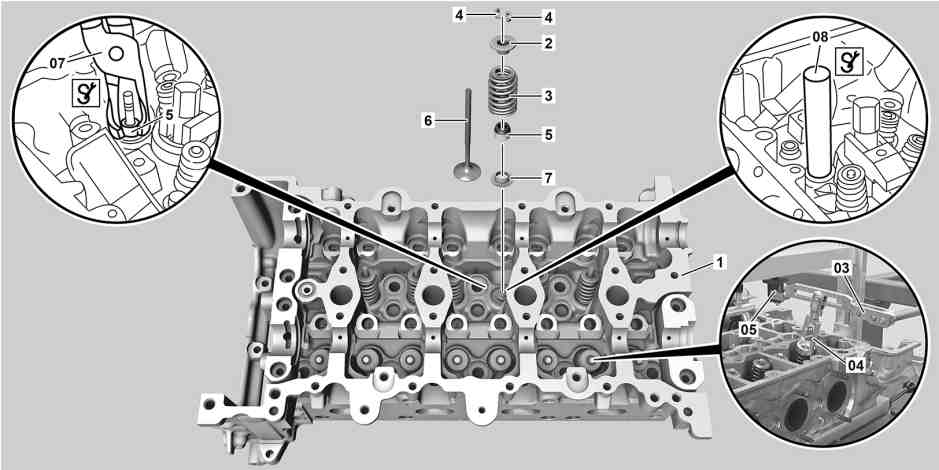

用装配杆 (03) 压缩气门弹簧 (3).

l
气门装配工具箱

*111589256100

8

拆下气门锁片 (4).

i
安装:
确保气门锁片 (4) 正确落座.

l
磁性销

*210589004000

9

松开装配杆 (03) 并松开气门弹簧 (3).

l
气门装配工具箱

*111589256100

10

拆下气门弹簧上座圈 (2), 气门弹簧 (3) 和气门弹簧下座圈 (7).

g

检验

11

检查气门弹簧 (3) 是否损坏.

如果存在损坏,

↓

更换所有气门弹簧 (3).

12

检查气门弹簧上座圈 (2) 和气门弹簧下座圈 (7) 是否有划伤痕迹, 裂纹和点蚀.

如果存在损坏,

↓

更换气门弹簧上座圈 (2) 和气门弹簧下座圈 (7).

13

检查气门杆是否存在棱纹和点蚀

如果存在棱纹,

↓

给气门杆去除毛刺.

如果存在点蚀

↓

更换所有气门 (6).

AR05.30-P-3511MRH

14

按照拆卸的相反顺序进行安装.

15

对所有其他气门弹簧 (3) 执行操作步骤.
