发动机

264 属于型号213, 238, 257

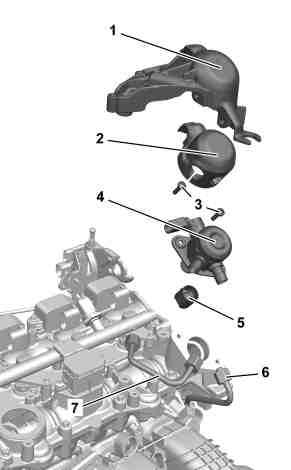

1

防护罩

2

隔音件

3

螺栓

4

高压泵

5

气门挺杆元件

6

低压管路

7

高压管路

a
风险
severity=D

燃油被点燃有导致爆炸的
风险
. 高压燃油喷出存在导致眼睛和皮肤
受伤的
风险
.

使所有火源远离危险区域.

系统承受压力时, 切勿对其进行任何操作.

AS07.16-Z-0001-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

汽油直喷系统操作的一般说明

AH07.00-P-2000-01A

e

拆卸

1

通过诊断系统释放燃油压力.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

i
为此, 选择以下的菜单项:

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (ME-SFI [ME] control unit) →

促动 (Actuation) →

促动燃油泵 (Actuate the fuel pump).

2

从蓄电池上断开接地线.

发动机 264 属于型号238

AR54.10-P-0003LWO

发动机 264 属于型号213

AR54.10-P-0003LW

发动机 264 属于型号257

AR54.10-P-0003FR

3

拆下后部发动机罩.

发动机 264 属于型号213, 238, 257

AR01.10-P-2408MRH

4

拆下右侧增压空气管.

AR09.41-P-6817MRH

5

拆下增压空气冷却器, 并在保持管路连接的情况下将其放在前方.

AR09.41-P-6817MRH

6

 通过曲轴中央螺栓沿发动机转动方向将曲轴转到 1 号气缸点火上止点 (TDC) 后 79° 曲轴转角 (CKA) 处

l
套筒扳手头

*001589650900

7

将电缆管道从气缸盖罩和防护罩 (1) 上拆下.

8

将电缆从防护罩 (1) 上松开.

9

松开并断开高压泵 (4) 的电气连接器.

10

拆下防护罩 (1).

高压泵防护罩紧固顺序

AR07.02-P-0815-01MRH

i
沿与拧紧步骤相反的方向松开防护罩 (1).

11

拆下隔音件 (2).

12

清洁高压泵 (4), 高压管路 (7) 和低压管路 (6) 周围的环境.

零件清洁剂

*BR00.45-Z-1028-04A

13

释放燃油高压回路中的燃油压力.

AR07.03-P-1460-02MM

14

拆下高压管路 (7), 然后用合适的密封塞密封连接.

p

切勿扭结或弯曲高压管路 (7).

否则会出现泄漏.

l
套筒扳手套头

*000589800300

l
记录旋塞

*129589009100

15

将低压管路 (6) 从气缸盖罩和高压泵 (4) 上拆下, 然后用适合的密封塞密封开口.

l
套筒扳手套头

*000589800300

l
记录旋塞

*129589009100

16

拆下螺栓 (3).

p

将螺栓 (3) 各交替松开半圈.

否则会损坏高压泵 (4).

17

拆下高压泵 (4).

18

将气门挺杆元件 (5) 从气缸盖罩上拆下.

g

检验

19

检查气门挺杆元件 (5) 是否磨损和损坏, 必要时更换.

20

检查高压管路 (7).

AR07.03-P-1010-03MM

零件清洁剂

*BR00.45-Z-1028-04A

如果存在损坏,

↓

更换高压管路 (7).

21

检查低压管路 (6).

AR07.03-P-1120-01MNE

零件清洁剂

*BR00.45-Z-1028-04A

如果存在损坏,

↓

更换低压管路 (6).

AR07.03-P-1120MRH

m

清洁

22

清洁气缸盖罩中高压泵 (4) 的底座.

零件清洁剂

*BR00.45-Z-1028-04A

d

安装

23

将气门挺杆元件 (5) 定位到气缸盖罩中.

p

气门挺杆元件 (5) 的传动滚轮必须朝向凸轮轴.

否则会损坏凸轮轴.

24

更换高压泵 (4) 的密封圈.

25

将高压泵 (4) 定位到气缸盖罩中.

26

拧紧新的螺栓 (3).

p

将螺栓 (3) 各交替拧入半圈.

否则会损坏高压泵 (4).

p

拧紧螺栓 (3) 后, 高压泵 (4) 必须完全与气缸盖罩接触.

否则会出现泄漏.

n
螺栓 - 连接高压泵到气缸盖罩

*BA07.02-P-1001-02A

27

将低压管路 (6) 安装到高压泵 (4) 和气缸盖罩处.

n
螺栓 - 连接低压管路支架到气缸盖/曲轴箱/支架

*BA07.03-P-1002-01I

n
接头螺帽 - 连接燃油管路到高压泵/燃油分配器

*BA07.03-P-1001-01I

l
套筒扳手套头

*000589800300

28

安装高压管路 (7).

AR07.03-P-1010-02MRH

n
接头螺帽 - 连接燃油管路到高压泵/燃油分配器

*BA07.03-P-1001-01I

l
套筒扳手套头

*000589800300

29

安装隔音件 (2).

30

安装防护罩 (1).

高压泵防护罩紧固顺序

AR07.02-P-0815-01MRH

n
螺栓 - 连接高压泵防护罩

*BA07.02-P-1002-02A

31

将电缆管道安装到气缸盖罩和防护罩 (1) 处.

n
M6×1

*BA00.10-P-1002-04A

32

将电缆卡入防护罩 (1) 处.

33

连接高压泵 (4) 的电气连接器, 直至其锁止.

34

安装增压空气冷却器.

AR09.41-P-6817MRH

35

安装右侧增压空气管.

AR09.41-P-6817MRH

36

拆下后部发动机罩.

发动机 264 属于型号213, 238, 257

AR01.10-P-2408MRH

37

连接蓄电池接地线.

发动机 264 属于型号238

AR54.10-P-0003LWO

发动机 264 属于型号213

AR54.10-P-0003LW

发动机 264 属于型号257

AR54.10-P-0003FR

38

打开点火开关.

p

起动发动机前, 打开点火开关 5 秒, 使高压泵 (4) 中注入燃油.

否则会损坏高压泵 (4).

39

检查燃油高压回路.

AR07.03-P-1010-04MM

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

40

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

41

安装发动机罩.

AR01.10-P-2405MRH

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
燃油系统高压泵

号码

名称

发动机 264

BA07.02-P-1001-02A

螺栓 - 连接高压泵到气缸盖罩

Nm

9

n
燃油系统高压泵

号码

名称

发动机 264

BA07.02-P-1002-02A

螺栓 - 连接高压泵防护罩

Nm

20

n
喷油嘴, 喷油阀, 管路

号码

名称

发动机 264

BA07.03-P-1001-01I

接头螺帽 - 连接燃油管路到高压泵/燃油分配器

第 1 级

Nm

15

第 2 级

∡°

75

第 3 级

∡°

25

n
喷油嘴, 喷油阀, 管路

号码

名称

发动机 264

BA07.03-P-1002-01I

螺栓 - 连接低压管路支架到气缸盖/曲轴箱/支架

Nm

8

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
