发动机

133, 139, 152.9, 157, 176, 177, 178, 254, 256, 260, 264, 270, 274, 276, 278

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

1

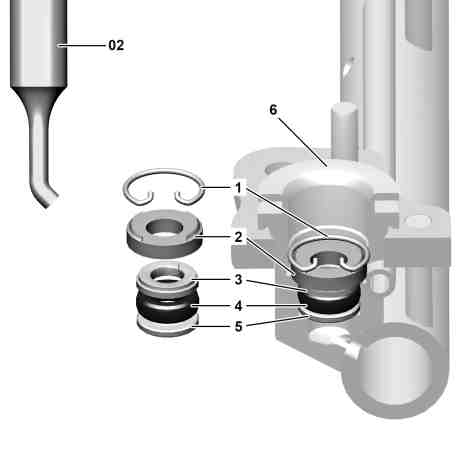

使用尖嘴钳将卡环 (1) 的末端压到一起, 然后拆下卡环 (1).

2

使用
l
  塑料冲子 (02) 拆下金属支撑片 (2).

3

使用
l
  塑料冲子 (02) 拆下开口塑料支承环 (3), 密封圈 (4) 和白色支承环 (5).

4

清洁油轨 (6) 处喷油器的支座. 喷油器支座必须用清洁剂彻底清洁 并用压缩空气吹净.

p
仅使用零件清洁剂和干净的无绒抹布.

否则会出现泄漏.

p
进行清洁时, 必须将燃油连接向下固定, 以免污垢从开口处进入.

否则, 可能会损坏燃油喷射系统.

5

拆下
l
  塑料冲子 (02) 上的开口塑料支承环 (3), 密封圈 (4) 和白色支承环 (5).

p
开口塑料支承环 (3) 必须如图所示安装.

否则会出现泄漏.

i
确保黑色开口塑料支承环 (3) 的平坦侧落座在密封圈 (4) 上.

6

l

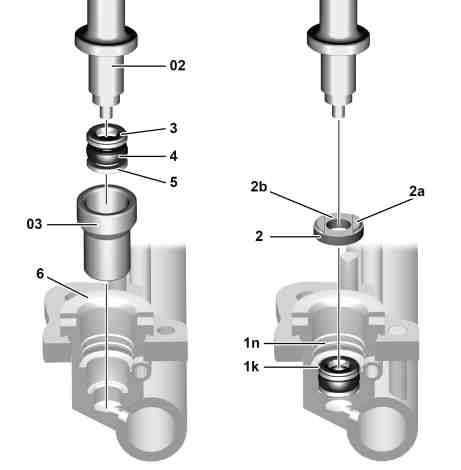

 将套筒 (03) 推到开口塑料支承环 (3), 密封圈 (4), 白色支承环 (5) 和
l
  塑料冲子 (02) 上.

7

l
 将塑料冲子 (02) 和
l
  套筒 (03) 安装到油轨 (6) 的支座上.

8

将开口塑料支承环 (3), 密封圈 (4) 和白色支承环 (5) 以及
l
  塑料冲子 (02) 一起完全推入油轨 (6) 中.

9

l
 将塑料冲子 (02) 和套筒
l
 (03) 从油轨 (6) 上拆下.

i
确保开口塑料支承环 (3) 均匀地落座在油轨 (6) 的支座的下沿 (1k).

10

将金属支撑片 (2) 放到开口塑料支承环 (3) 上, 然后用塑料冲子
l
  (02) 压入油轨 (6) 中.

i
金属支撑片 (2) 的侧面 (2a) 必须朝向外侧.

11

l
 通过沿手柄 (01b) 方向推动杆 (01a) 打开金属冲子 (01).

12

将卡环 (1) 插入
l
  金属冲子 (01) 中.

i
卡环 (1) 的末端必须落座在
l
  金属冲子 (01) 的开口 (01c) 中, 并且稍后必须置于金属支撑片 (2) 的侧面 (2a) 上.

13

l
 关闭金属冲子 (01).

i
l
  金属冲子 (01) 上的各标记 (01m) 必须互相齐平.

14

l
 将金属冲子 (01) 压入油轨 (6) 支座中.

i
将金属冲子
l
  (01) 推入油轨 (6) 直至听到弹簧扣圈 (1) 接合的声音.

15

l
 将金属冲子 (01) 从油轨 (6) 上拆下.

i
卡环 (1) 必须位于油轨 (6) 的凹槽 (1n) 中且必须能够轻易地转动.

i
卡环 (1) 的末端必须落座在金属支撑片 (2) 的开口 (2b) 中.
