发动机

264 属于型号213, 238, 257

更改提示

25.02.2019

"拆下净化转换阀 (Y58/1)", 新增.

操作步骤 6

09.04.2019

固定座 (2b) 螺栓的拧紧扭矩已更改.

操作步骤 4

09.04.2019

详细说明关于净化转换阀 (Y58/1) 的松开步骤.

操作步骤 6–8

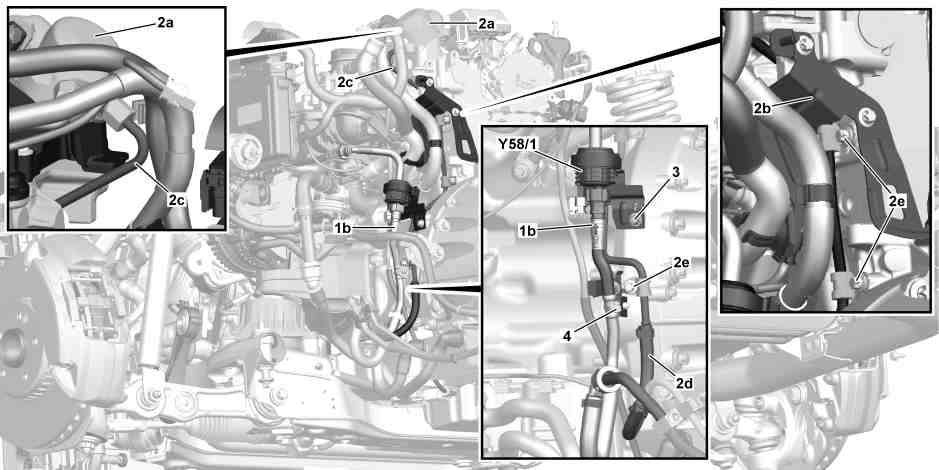

图示为装配发动机 264 的车型 213

1b

净化管

2e

螺栓

2a

高压燃油泵防护罩

3

螺栓

2b

支架

4

管路支架

2c

低压管路

Y58/1

净化控制阀

2d

燃油软管

a
风险
severity=D

燃油被点燃有导致爆炸的
风险
. 高压燃油喷出存在导致眼睛和皮肤
受伤的
风险
.

使所有火源远离危险区域.

系统承受压力时, 切勿对其进行任何操作.

AS07.16-Z-0001-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

汽油直喷系统操作的一般说明

AH07.00-P-2000-01A

e
d

拆卸/安装

1

通过诊断系统释放燃油压力.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

i
为此, 选择以下的菜单项:

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (ME-SFI [ME] control unit) →

促动 (Actuation) →

促动燃油泵 (Actuate the fuel pump).

2

拆下增压空气分配器.

AR09.41-P-8683MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机盖.

3

拆下高压燃油泵防护罩 (2a).

AR07.02-P-1028MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机盖.

4

拆下固定座 (2b).

n
螺栓 - 连接低压管路支架到气缸盖/曲轴箱/支架

*BA07.03-P-1002-01I

5

拆下中央和后部发动机舱饰板.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

i
安装:
只有在泄漏测试完成后, 才可安装发动机舱饰板.

6

拆下螺栓 (3).

n
螺栓 - 连接净化阀支架到曲轴箱crankcase

*BA07.03-P-1005-01I

7

松开管路支架 (4).

l
拆卸工具

*000589956300

8

将净化转换阀 (Y58/1) 从曲轴箱上拆下并在保持电线连接的情况下放到一侧.

i
不要将净化管 (1b) 从净化转换阀 (Y58/1) 上断开.

9

将燃油软管 (2d) 从低压管路 (2c) 上拆下, 并将流出的燃油收集到合适的容器中, 然后用合适的密封塞密封开口.

i
安装:
安装新的燃油软管 (2d).

l

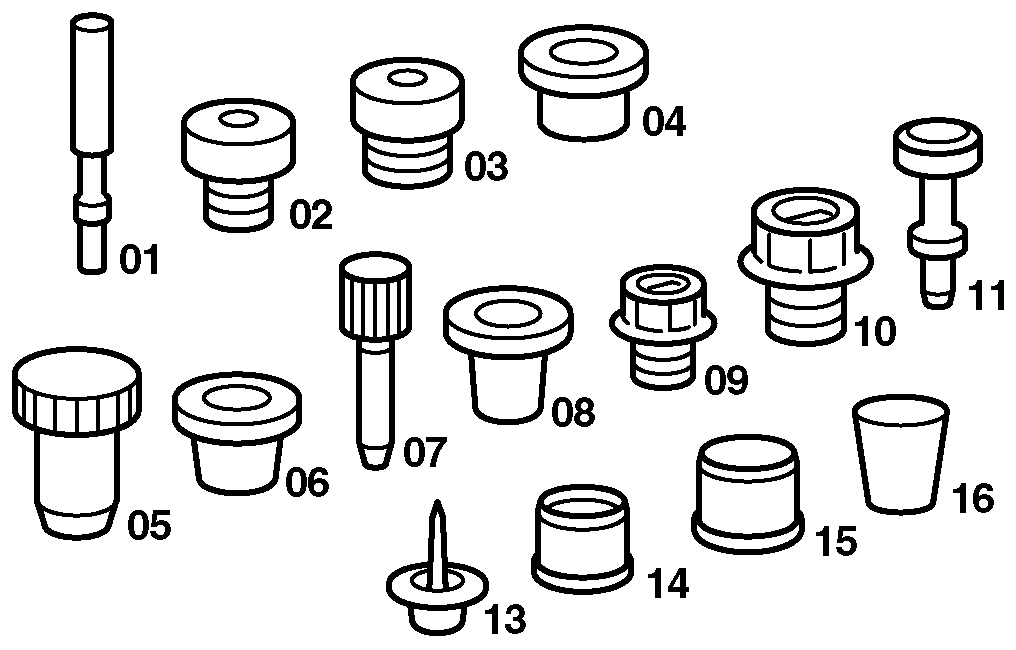

记录旋塞

*129589009100

l
用于定位夹的手钳

*171589003700

10

拆下螺栓 (2e).

n
螺栓 - 连接低压管路支架到气缸盖/曲轴箱/支架

*BA07.03-P-1002-01I

11

将低压管路 (2c) 从高压燃油泵上拆下, 然后用合适的密封塞密封开口.

n
接头螺帽 - 连接燃油管路到高压泵/燃油分配器

*BA07.03-P-1001-01I

l
套筒扳手套头

*000589800300

l
记录旋塞

*129589009100

g

检验

12

检查低压管路 (2c).

AR07.03-P-1120-01MNE

零件清洁剂

*BR00.45-Z-1028-04A

如果出现损坏:

↓

更换低压管路 (2c).

13

按照拆卸的相反顺序进行安装.

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

14

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

15

安装发动机舱底部饰板的中央和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

16

安装上部发动机盖.

AR01.10-P-2405MRH

n
喷油嘴, 喷油阀, 管路

号码

名称

发动机 264

BA07.03-P-1001-01I

接头螺帽 - 连接燃油管路到高压泵/燃油分配器

第 1 级

Nm

15

第 2 级

∡°

75

第 3 级

∡°

25

n
喷油嘴, 喷油阀, 管路

号码

名称

发动机 264

BA07.03-P-1002-01I

螺栓 - 连接低压管路支架到气缸盖/曲轴箱/支架

Nm

8

n
喷油嘴, 喷油阀, 管路

号码

名称

发动机 264

BA07.03-P-1005-01I

螺栓 - 连接净化阀支架到曲轴箱crankcase

Nm

8

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
