AR07.04-P-0025MRH
拆卸/安装压差传感器
11.02.2019
发动机
264 属于型号213, 238, 257
带代码598 (带传感器的汽油微粒滤清器 (OPF))
带代码598 (带传感器的汽油微粒滤清器 (OPF))
08.02.2019
方法说明已修改.
操作步骤 3 到 7.

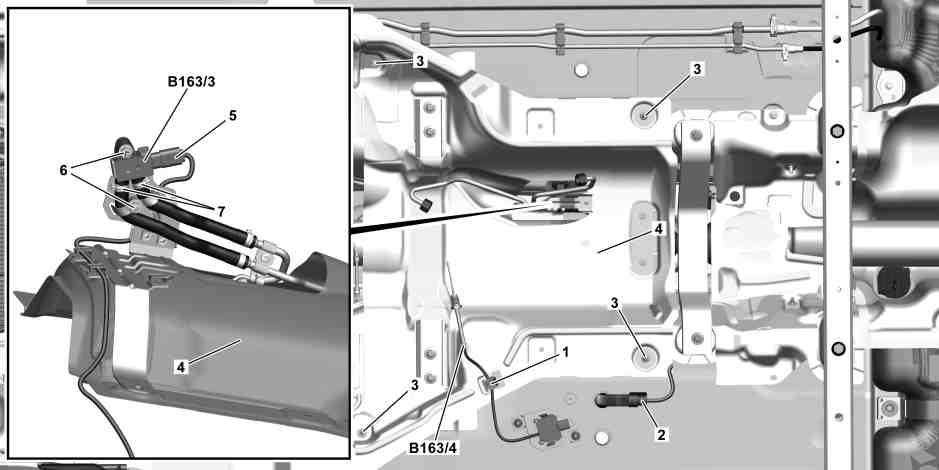

P07.04-A006-09
4
隔热板
B163/4
汽油微粒滤清器上游的温度传感器
a
警告
severity=W
在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。
穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.
AS49.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
1
关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).
2
拆下中央排气系统.
发动机 264 属于型号257
带代码598 (带传感器的汽油微粒滤清器 (OPF))
发动机 264, 274 属于型号213
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AR49.10-P-7283MRD
发动机 264 属于型号238
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AR49.10-P-7283MRH
3
将汽油微粒滤清器上游的温度传感器 (B163/4) 从紧固夹 (1) 上松开.
6
将隔热板 (4) 和汽油微粒滤清器压差传感器 (B163/3) 一起向下拆下.
7
断开电气连接器 (5).
安装新的汽油微粒滤清器压差传感器 (B163/3) 时.
8
拧松螺母 (6).
安装新的汽油微粒滤清器压差传感器 (B163/3) 时.
n
发动机 274, 在车型 213 中螺母 - 连接压差传感器到支架
*BA49.10-P-1013-02G
n
发动机 264, 在车型 213, 257 中螺母 - 连接压差传感器到支架
*BA49.10-P-1014-02P
n
发动机 264, 在车型 238 中螺母 - 连接压差传感器到支架
*BA49.10-P-1011-02M
9
拆下压力软管处的卡夹 (7).
安装新的汽油微粒滤清器压差传感器 (B163/3) 时.
i
安装:
安装新的卡夹 (7).
将卡夹 (7) 放到原始安装位置.
a
发动机 264, 274 属于型号213
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AD00.00-P-2000-04B
a
发动机 264 属于型号238
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AD00.00-P-2000-06LWO
a
发动机 264 属于型号257
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AD00.00-P-2000-06FR
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
12
执行发动机试运行, 然后检查排气系统是否泄漏.
BA49.10-P-1011-02M
螺母 - 连接压差传感器到支架
Nm
8
BA49.10-P-1013-02G
螺母 - 连接压差传感器到支架
Nm
8
号码
名称
型号 213 带发动机264
型号 257 带发动机264
BA49.10-P-1014-02P
螺母 - 连接压差传感器到支架
Nm
8
8
171 589 00 37 00
用于定位夹的手钳
