发动机

264 属于型号213, 238, 257

带代码598 (带传感器的汽油微粒滤清器 (OPF))

发动机

274 属于型号213

带代码598 (带传感器的汽油微粒滤清器 (OPF))

更改提示

07.02.2019

新增操作步骤.

操作步骤 4.

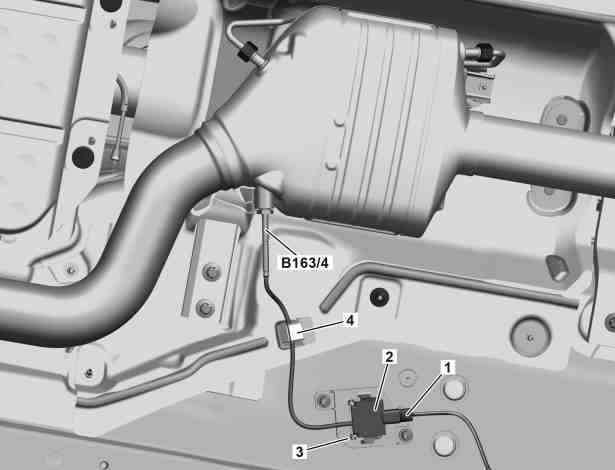

1

电气连接器

2

传感器模块

3

支架

4

固定夹

B163/4

汽油微粒滤清器上游的温度传感器

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

拆下右侧底板饰板.

发动机 264 属于型号213, 238

带代码598 (带传感器的汽油微粒滤清器 (OPF))

发动机 274 属于型号213

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR61.30-P-1001LWE

发动机 264 属于型号257

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR61.30-P-1001FR

2

松开并断开电气连接器 (1).

3

将传感器模块 (2) 从支架 (3) 上松开.

4

将汽油微粒滤清器上游的温度传感器 (B163/4) 的电线从固定夹 (4) 上松开.

5

松开汽油微粒滤清器上游的温度传感器 (B163/4).

i
安装:
在螺纹上涂抹热润滑膏.

热润滑膏 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

n
发动机 264连接温度传感器到微粒滤清器

*BA07.04-P-1002-02B

n
发动机 274连接温度传感器到微粒滤清器

*BA07.04-P-1007-01N

6

将汽油微粒滤清器上游的温度传感器 (B163/4) 从汽油微粒滤清器中拉出.

7

按照拆卸的相反顺序进行安装.

8

读取故障记忆并清除.

a

发动机 264, 274, 在车型 213 中

AD00.00-P-2000-04B

a

发动机 264, 在车型 238 中

AD00.00-P-2000-06LWO

a

发动机 264, 在车型 257 中

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

9

执行发动机试运行, 然后检查排气系统是否泄漏.

n
传感器

号码

名称

发动机 264

BA07.04-P-1002-02B

连接温度传感器到微粒滤清器

Nm

45

n
传感器, 发射器

号码

名称

发动机 274

BA07.04-P-1007-01N

连接温度传感器到微粒滤清器

Nm

45

检修工具

号码

名称

订单号

BR00.45-Z-1005-06A

热润滑膏 1 kg, DBL 6879.20

A 000 989 76 51
