发动机

264 属于型号213, 238, 257

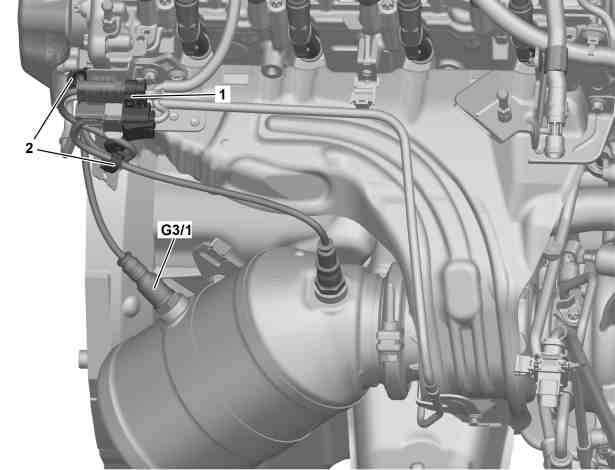

1

电气连接器

2

支架

G3/1

催化转换器下游的氧传感器

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

拆下上部发动机罩.

AR01.10-P-2405MRH

2

松开并断开电气连接器 (1).

3

将催化转换器下游的氧传感器 (G3/1) 从支架 (2) 上松开.

4

拆下催化转换器下游的氧传感器 (G3/1), 然后用合适的密封塞密封催化转换器中的螺纹孔.

i
安装:
在螺纹上涂抹热润滑膏.

n
催化转换器下游的氧传感器

*BA14.00-P-1002-02C

热润滑膏 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

l
记录旋塞

*129589009100

l
套筒扳手头

*000589710300

5

用保护盖密封催化转换器下游的氧传感器 (G3/1).

重复使用催化转换器下游的氧传感器 (G3/1) 时.

l

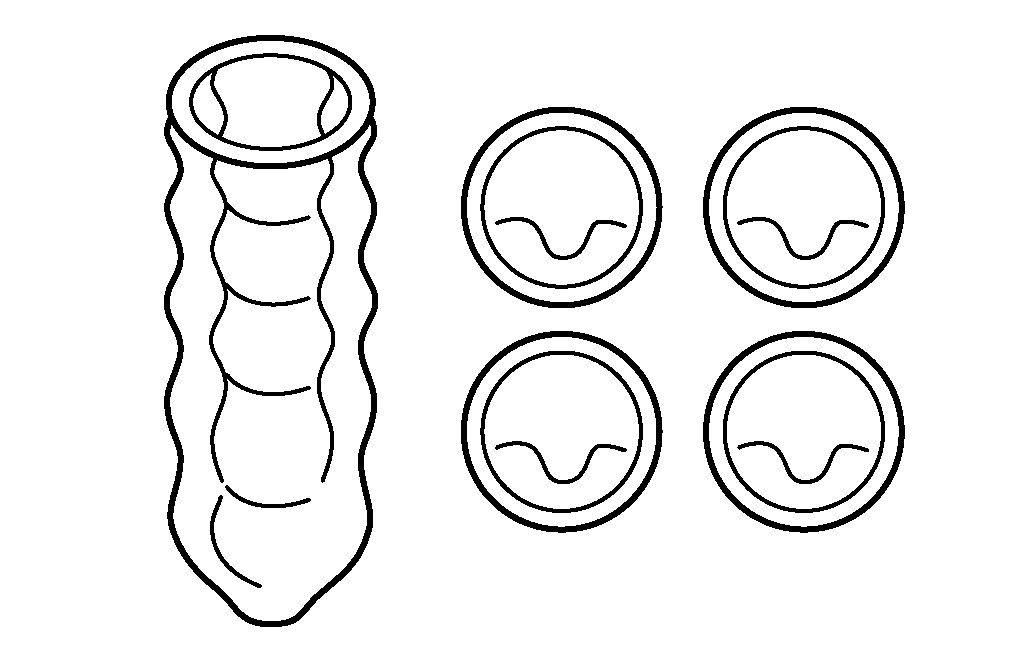

保护盖套件

*001589009100

6

按照拆卸的相反顺序进行安装.

7

读取故障记忆并清除.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

8

执行发动机试运行; 检查发动机是否正常工作以及排气系统的密封性.

n
氧传感器

号码

名称

发动机 264

BA14.00-P-1002-02C

催化转换器下游的氧传感器

Nm

50

检修工具

号码

名称

订单号

BR00.45-Z-1005-06A

热润滑膏 1 kg, DBL 6879.20

A 000 989 76 51
