发动机

264 属于型号213, 238, 257

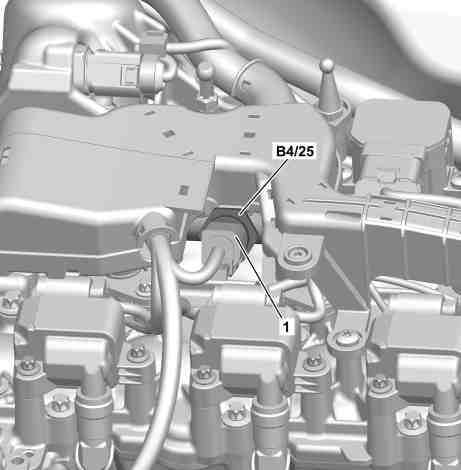

1

电气连接器

B4/25

燃油压力和温度传感器

a
风险
severity=D

燃油被点燃有导致爆炸的
风险
. 高压燃油喷出存在导致眼睛和皮肤
受伤的
风险
.

使所有火源远离危险区域.

系统承受压力时, 切勿对其进行任何操作.

AS07.16-Z-0001-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

汽油直喷系统操作的一般说明

AH07.00-P-2000-01A

e
d

拆卸/安装

1

从蓄电池上断开接地线.

发动机 264 属于型号238

AR54.10-P-0003LWO

发动机 264 属于型号213

AR54.10-P-0003LW

发动机 264 属于型号257

AR54.10-P-0003FR

2

拆下上部发动机盖.

AR01.10-P-2405MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机盖.

3

松开并断开电气连接器 (1).

4

清洁油轨的燃油压力和温度传感器 (B4/25) 区域.

零件清洁剂

*BR00.45-Z-1028-04A

5

释放燃油系统高压回路中的燃油压力.

AR07.03-P-1460-02MM

i
使用燃油压力和温度传感器, 而非高压管路 (B4/25).

6

拆下燃油压力和温度传感器 (B4/25).

p

每次分解后都要更换燃油压力和温度传感器(B4/25).

否则会出现泄漏.

n
连接压力和温度传感器到燃油分配器

*BA07.04-P-1001-02B

7

按照拆卸的相反顺序进行安装.

8

读取故障记忆并清除.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号213

AD00.00-P-2000-04B

g

检验

9

检查燃油高压回路的密封性.

AR07.03-P-1010-04MM

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

10

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

11

安装上部发动机盖.

AR01.10-P-2405MRH

n
传感器

号码

名称

发动机 264

BA07.04-P-1001-02B

连接压力和温度传感器到燃油分配器

Nm

38

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
