发动机

264 属于型号213, 238, 257

1

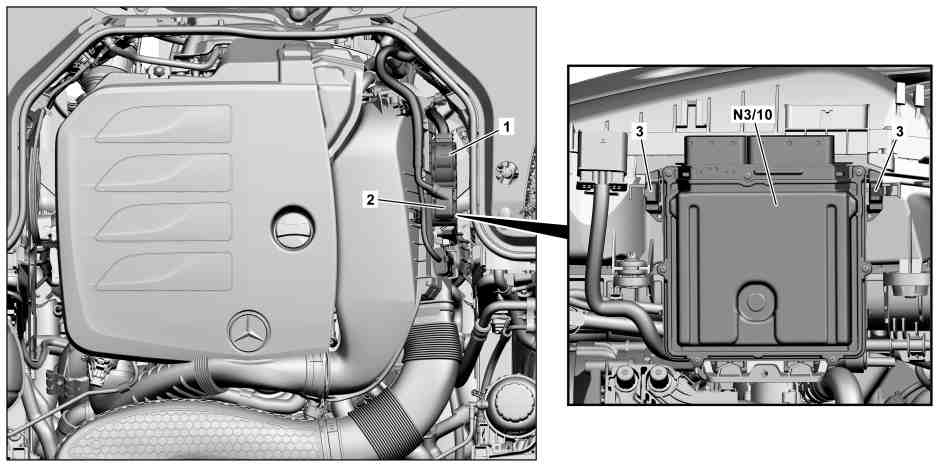

电气连接器

3

固定卡

2

电气连接器

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免损坏点火系统的说明

AH15.10-P-0002-01V

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

通过车辆诊断系统开始控制单元更换.

安装新的电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10) 时.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

2

关闭点火开关并将遥控钥匙存放在发射范围以外 (最少 2  m).

3

从蓄电池上断开接地线.

发动机 264 属于型号213

AR54.10-P-0003LW

发动机 264 属于型号238

AR54.10-P-0003LWO

发动机 264 属于型号257

AR54.10-P-0003FR

4

松开并断开电气连接器 (1, 2).

5

松开固定卡 (3) 并取出电控多端顺序燃料喷注/点火系统 (ME-SFI)[ME] 控制单元(N3/10)

6

按照拆卸的相反顺序进行安装.

7

读取故障记忆并清除.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

8

执行发动机试运行并检查发动机是否正常工作.
