AR08.10-P-0003OLC
拆卸/安装电动机转子位置传感器
30.08.2019
型号
213 （213.050/053/054除外） 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
P08.10-2146-09
P08.10-2155-11
a
风险
severity=D
接触带高电压车载电网的车辆部件造成的生命危险
切勿
触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.
禁止
体内带有电子植入装置 (例如心脏起搏器) 的人员对这些部件和系统进行作业.
AS54.00-Z-0001-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
高压车载电网说明
AH54.00-P-0010-01A
专业提示
severity=N
电动机说明
型号 213.016/153/216 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
型号 222.173 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
AH08.10-P-0001-01MRD
对高电压部件进行评估
AH54.00-P-6500-01SXH
1

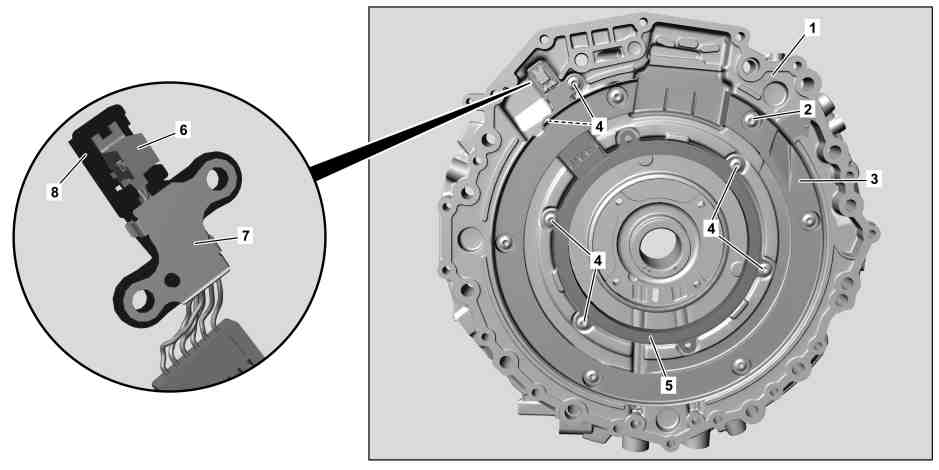

拆下电机的护盖 (1).
AR08.10-P-0004OLC
6
将隔热板 (7) 从外壳 (8) 上拆下.
更换位置传感器 (5) 时.
7
将电气连接器 (6) 从外壳 (8) 上松开.
更换位置传感器 (5) 时.
8
将电气连接器 (6) 卡入外壳 (8) 中.
更换位置传感器 (5) 时.
9
将隔热板 (7) 固定到外壳 (8) 上.
更换位置传感器 (5) 时.
10
将位置传感器 (5) 放到护盖 (1) 中.
11
拧紧螺栓 (4).
i
安装:
更换螺钉/螺栓 (4).
n
螺钉/螺栓 - 连接转子位置传感器电气连接器到外壳盖
*BA27.10-P-1020-04H
n
螺钉/螺栓 - 连接转子位置传感器到外壳盖
*BA27.10-P-1019-04H
13
拧紧螺栓 (2).
i
安装:
更换螺钉/螺栓 (2).
n
连接中间板到外壳盖
*BA27.10-P-1026-04H
14
安装电机的护盖 (1).
AR08.10-P-0004OLC
A
000 588 06 19 00 测量装置
WS54.00-P-0043B
p
必须听到测试适配器连接器接合在触点支架 (10) 中的声音.
否则可能产生错误的测量结果.
p
开始测试工作前, 必须根据制造商规定检查测试装置是否工作正常.
否则可能产生错误的测量结果.
17

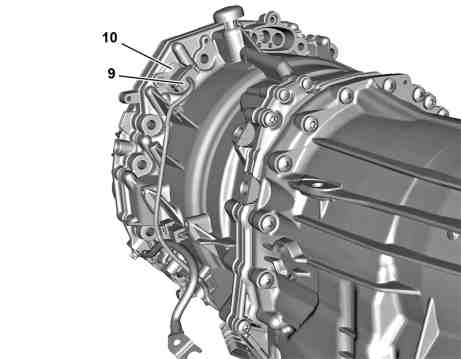

连接电气连接器 (9) 和触点支架 (10) 并锁止.
18
安装变速箱.
型号 222 带发动机276.8 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
AR27.10-P-0005LFH
型号 213.016/216 带发动机654 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
AR27.10-P-0005OLC
19
在电力电子控制单元中执行位置传感器 (5) 自适应.
更换位置传感器 (5) 时.
BA27.10-P-1019-04H
螺钉/螺栓 - 连接转子位置传感器到外壳盖
Nm
8
BA27.10-P-1020-04H
螺钉/螺栓 - 连接转子位置传感器电气连接器到外壳盖
Nm
8
BA27.10-P-1026-04H
连接中间板到外壳盖
Nm
8
000 589 00 21 00
检查盒
724 589 04 63 00
测试适配器
