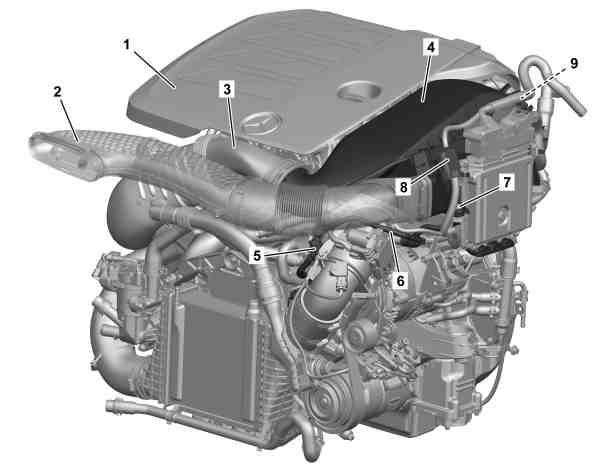

发动机

264 属于型号213, 238, 257

1

上部发动机罩

2

发动机进气道

3

进气管

4

空气滤清器外壳

5

净化管

6

净化管

7

螺栓

8

电气连接器

9

电气连接器

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下上部发动机罩 (1).

拆卸/安装发动机罩

AR01.10-P-2405MRH

2

拆下发动机进气道 (2).

3

将进气管 (3) 从空气滤清器外壳 (4) 上拆下.

AR09.41-P-1311-01AL

4

将净化管 (5) 从空气滤清器外壳 (4) 上拆下.

5

将净化管 (6) 从空气滤清器外壳 (4) 上拆下.

6

拆下螺栓 (7).

n
M6×1

*BA00.10-P-1002-04A

7

将电气连接器 (8) 从空气滤清器外壳 (4) 上松开.

8

将电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10) 从空气滤清器外壳 (4) 上拆下, 然后在保持管路连接的情况下固定, 以防其掉落.

AR07.08-P-1000MRH

9

松开并断开电气连接器 (9).

10

拆下空气滤清器外壳 (4)

i
安装:
用润滑油润湿橡胶导管, 然后将空气滤清器外壳(4) 的下部均匀地压入橡胶导管中.

润滑油

*BR00.45-Z-1032-06A

g

检验

11

检查橡胶导管是否磨损和损坏, 必要时更换.

12

按照拆卸的相反顺序进行安装.

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

检修工具

号码

名称

订单号

BR00.45-Z-1032-06A

润滑油

A 000 989 08 60
