发动机

264 属于型号213, 238, 257

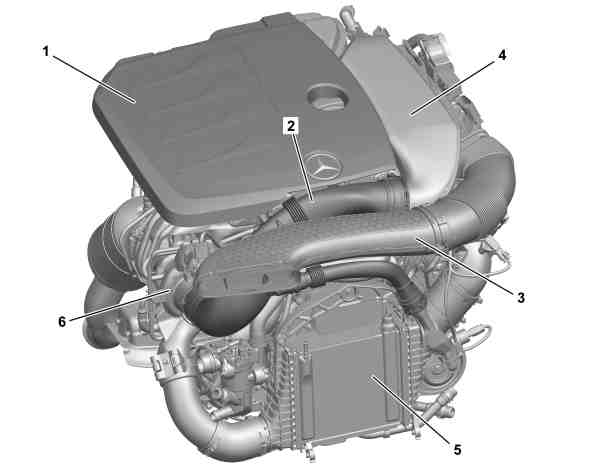

1

上部发动机罩

2

进气管

3

发动机进气道

4

空气滤清器外壳

5

增压空气冷却器

6

涡轮增压器

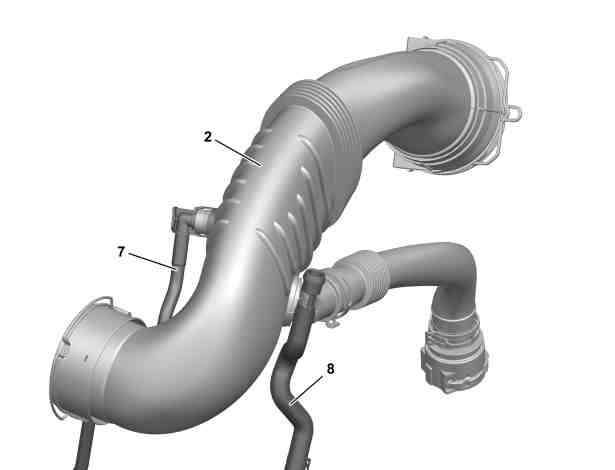

2

进气管

7

通风管

8

冷却液软管

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下上部发动机罩 (1).

AR01.10-P-2405MRH

2

拆下发动机进气道 (3).

3

将通风管 (7) 从进气管 (2) 上断开.

4

将冷却液软管 (8) 从进气管 (2) 上松开.

5

将进气管 (2) 从空气滤清器外壳 (4) 上拆下.

AR09.41-P-1311-01AL

6

将进气管 (2) 从增压空气冷却器 (5) 上拆下.

AR09.41-P-1311-01AL

7

将进气管 (2) 从涡轮增压器 (6) 上拆下, 然后拆下进气管 (4).

AR09.41-P-1311-01AL

8

按照拆卸的相反顺序进行安装.
