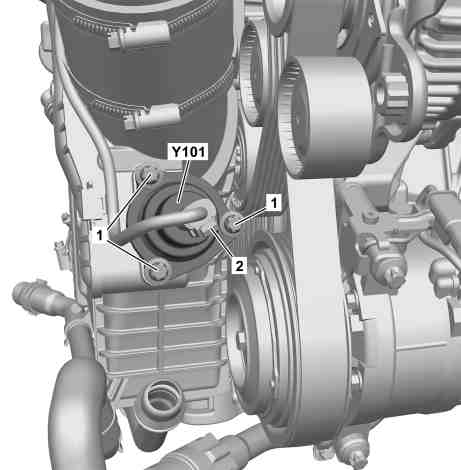

发动机

264 属于型号213, 238, 257

1

螺栓

2

电气连接器

Y101

空气分流转换阀

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下空气滤清器上游的发动机进气道.

2

松开并断开电气连接器 (2).

3

拆下螺栓 (1).

n
螺钉/螺栓 - 连接旁通空气转换阀到增压空气冷却器

*BA09.41-P-1003-03F

4

拆下超速运转模式空气分流转换阀 (Y101).

5

按照拆卸的相反顺序进行安装.

6

读取故障记忆并清除.

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

7

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1003-03F

螺钉/螺栓 - 连接旁通空气转换阀到增压空气冷却器

M6

Nm

9
