AR09.40-P-6020-19MRH
拆卸/安装涡轮增压器油管
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
g
规定的乘用车、轻型商用车发动机油 (服务) - 概览
BB00.40-P-0223-02A
g
规定的乘用车、轻型商用车发动机油 (服务) - 概览
BB00.40-P-0223-02A
发动机
264
n
涡轮增压器
号码
名称
发动机 264
BA09.40-P-1003-02C
螺钉/螺栓 - 连接机油供油管到涡轮增压器
第 1 级
Nm
8
第 2 级
∡°
60
n
涡轮增压器
号码
名称
发动机 264
BA09.40-P-1004-02C
螺钉/螺栓 - 连接机油供油管到曲轴箱
第 1 级
Nm
8
第 2 级
∡°
60
n
涡轮增压器
号码
名称
发动机 264
BA09.40-P-1005-02C
螺栓 - 连接机油回流管到涡轮增压器
第 1 级
Nm
8
第 2 级
∡°
60
n
涡轮增压器
号码
名称
发动机 264
BA09.40-P-1006-02C
螺栓 - 连接机油回油管到曲轴箱
Nm
9

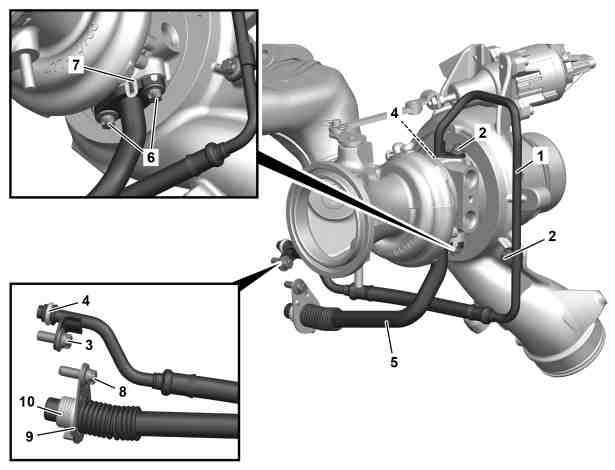

1
机油供油管
2
螺栓
3
螺栓
4
密封圈
5
机油回流管
6
螺栓
7
密封件
8
螺栓
9
支架
10
密封件
P09.40-2621-06
1
拆下螺栓 (2)
n
.
i
安装:
更换螺栓 (2).
2
拆下螺栓 (3)
n
.
i
安装:
更换螺栓 (3).
3
断开并拆下机油供油管 (1).
i
安装:
更换密封圈 (4).
在密封圈 (4) 上涂抹发动机油.
4
拆下螺栓 (6)
n
.
i
安装:
更换螺栓 (6).
5
拆下螺栓 (8)
n
.
p
安装:
确保支架 (9) 正确落座在曲轴箱和密封件 (10) 上.
否则会出现泄漏.
6
断开并拆下机油回流管 (5).
i
安装:
更换密封件 (7, 10).
在密封件 (10) 上涂抹发动机油.
7
按照拆卸的相反顺序进行安装.
