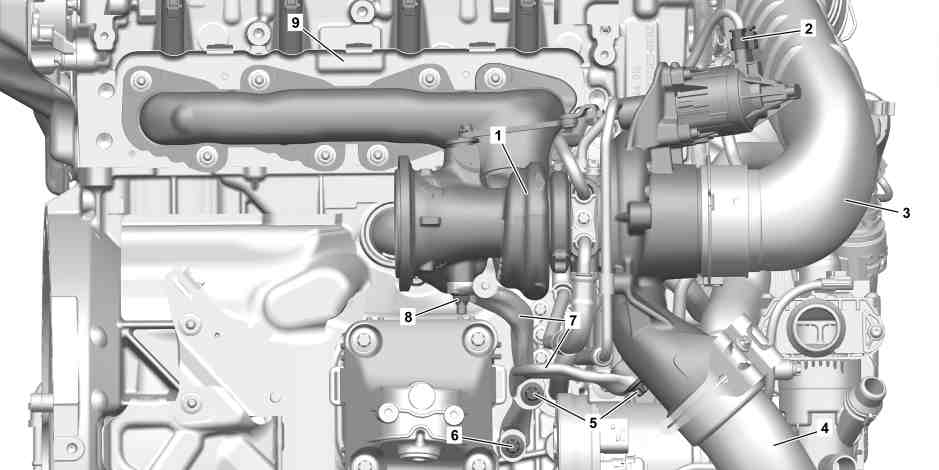

发动机

264 属于型号213, 238, 257

1

涡轮增压器

6

螺钉/螺栓

2

电气连接器

7

支架

3

进气管

8

螺母

4

增压空气管路

9

密封件

5

螺钉/螺栓

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下进气管 (3).

AR09.10-P-8131MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机罩.

2

将惰化系统管路从涡轮增压器 (1) 上拆下, 然后放到一旁.

发动机 264 属于型号213, 238, 257

带代码2U8 (可选制冷剂)

AR86.10-P-0419LWE

3

拆下涡轮增压器 (1) 的隔热板.

n
螺钉/螺栓 - 连接隔热板到气缸盖

*BA09.40-P-1013-02C

4

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

发动机 264 属于型号257

AR20.00-P-1142MSB

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

5

将催化转换器从曲轴箱支架上拆下.

AR49.20-P-0100MRH

6

将催化转换器从涡轮增压器 (1) 上拆下, 然后固定以防滑落.

AR49.20-P-0100MRH

7

松开并断开电气连接器 (2).

8

将全负荷通风管从涡轮增压器 (1) 上拆下.

AR01.20-P-0020MRH

9

拆下增压空气管路 (4).

n
螺钉/螺栓 - 连接增压空气歧管支架到涡轮增压器

*BA09.41-P-1002-01ZA

n
夹子 - 连接增压空气管到增压空气冷却器

*BA09.41-P-1004-03F

10

拆下涡轮增压器 (1) 的冷却液回流管, 然后用合适的密封塞密封开口.

AR09.40-P-6020-18MRH

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

n
螺栓 - 连接冷却液回流管到气缸盖

*BA09.40-P-1009-02C

n
螺栓 - 连接冷却液供给/回流管到涡轮增压器

*BA09.40-P-1007-02C

l
记录旋塞

*129589009100

11

将冷却液供给管路从涡轮增压器 (1) 上拆下, 然后放到一旁并用合适的密封塞密封开口.

AR09.40-P-6020-18MRH

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

l
记录旋塞

*129589009100

12

将供油管从涡轮增压器 (1) 上拆下, 然后放到一旁并用合适的密封塞密封开口.

AR09.40-P-6020-19MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

n
螺钉/螺栓 - 连接机油供油管到涡轮增压器

*BA09.40-P-1003-02C

l
记录旋塞

*129589009100

13

将涡轮增压器 (1) 的机油回流管从曲轴箱上拆下.

AR09.40-P-6020-19MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

n
螺栓 - 连接机油回油管到曲轴箱

*BA09.40-P-1006-02C

14

松开螺母 (8).

n
螺母 - 连接支架到涡轮增压器

*BA09.40-P-1010-02C

15

松开螺钉/螺栓 (5).

n
螺栓 - 连接支架到支架/涡轮增压器

*BA09.40-P-1012-02C

16

拆下螺钉/螺栓 (6).

n
螺栓 - 连接涡轮增压器支架到曲轴箱

*BA09.40-P-1011-02C

17

按照拧紧步骤的相反顺序松开涡轮增压器 (1) 的螺母.

涡轮增压器的拧紧图

AR09.40-P-6020-10MRH

i
安装:
更换螺母.

n
螺母 - 连接涡轮增压器 (排气歧管) 到气缸盖

*BA09.40-P-1001-02C

18

将涡轮增压器 (1) 连同支架 (7) 和机油回流管一起拆下.

i
安装:
安装新的密封件 (9).

19

将支架 (7) 从涡轮增压器 (1) 上拆下.

仅当更换涡轮增压器 (1) 时.

20

将机油回流管从涡轮增压器(1) 上拆下.

仅当更换涡轮增压器 (1) 时.

AR09.40-P-6020-19MRH

n
螺栓 - 连接机油回流管到涡轮增压器

*BA09.40-P-1005-02C

m

清洁

21

清洁涡轮增压器 (1) 和气缸盖的密封表面.

g

检验

22

检查涡轮增压器 (1) 的双头螺栓是否损坏, 必要时更换.

n
排气歧管的柱螺栓

*BA01.30-P-1004-01BA

23

按照拆卸的相反顺序进行安装.

24

检查并校正发动机油液位.

e

发动机 264 属于型号238

AP18.00-P-1812EKI

e

发动机 264 属于型号213

AP18.00-P-1812MKI

e

发动机 264 属于型号257

AP18.00-P-1812BKI

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

25

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

26

安装发动机舱底部饰板.

发动机 264 属于型号257

AR61.20-P-1105FR

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

27

安装上部发动机盖.

AR01.10-P-2405MRH

n
气缸盖

号码

名称

发动机 264

BA01.30-P-1004-01BA

排气歧管的柱螺栓

Nm

11

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1001-02C

螺母 - 连接涡轮增压器 (排气歧管) 到气缸盖

第 1 级

Nm

15

第 2 级

Nm

15

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1003-02C

螺钉/螺栓 - 连接机油供油管到涡轮增压器

第 1 级

Nm

8

第 2 级

∡°

60

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1005-02C

螺栓 - 连接机油回流管到涡轮增压器

第 1 级

Nm

8

第 2 级

∡°

60

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1006-02C

螺栓 - 连接机油回油管到曲轴箱

Nm

9

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1007-02C

螺栓 - 连接冷却液供给/回流管到涡轮增压器

第 1 级

Nm

8

第 2 级

∡°

60

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1009-02C

螺栓 - 连接冷却液回流管到气缸盖

第 1 级

Nm

8

第 2 级

∡°

60

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1010-02C

螺母 - 连接支架到涡轮增压器

Nm

30

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1011-02C

螺栓 - 连接涡轮增压器支架到曲轴箱

第 1 级

Nm

15

第 2 级

∡°

90

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1012-02C

螺栓 - 连接支架到支架/涡轮增压器

第 1 级

Nm

15

第 2 级

∡°

90

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1013-02C

螺钉/螺栓 - 连接隔热板到气缸盖

Nm

9

n
增压空气管/增压空气冷却

号码

名称

发动机 264

BA09.41-P-1002-01ZA

螺钉/螺栓 - 连接增压空气歧管支架到涡轮增压器

Nm

9

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1004-03F

夹子 - 连接增压空气管到增压空气冷却器

Nm

4

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
