发动机

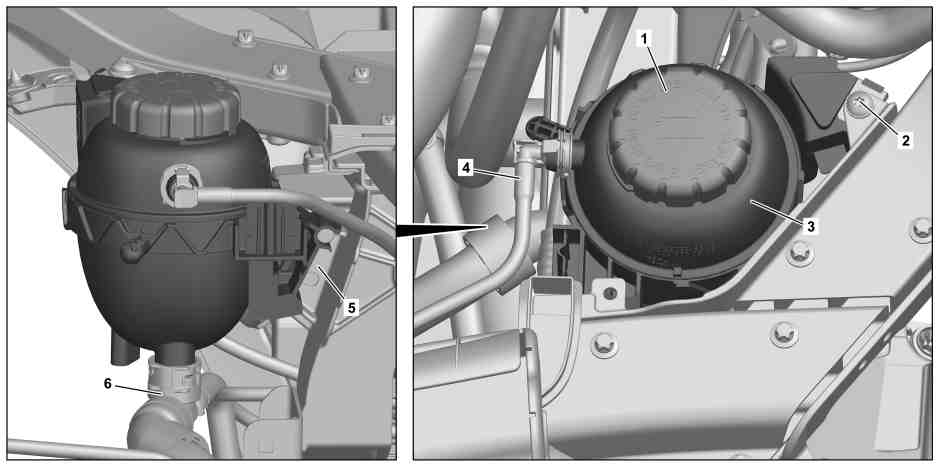

264 属于型号213, 238, 257

1

盖

4

通风管

2

螺栓

5

横梁

3

膨胀容器

6

冷却液软管

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

关于冷却液液位的说明

AH20.00-P-1142-01CW

e
d

拆卸/安装

1

拆下盖 (1)

2

将冷却液从膨胀容器 (3) 中吸出

l

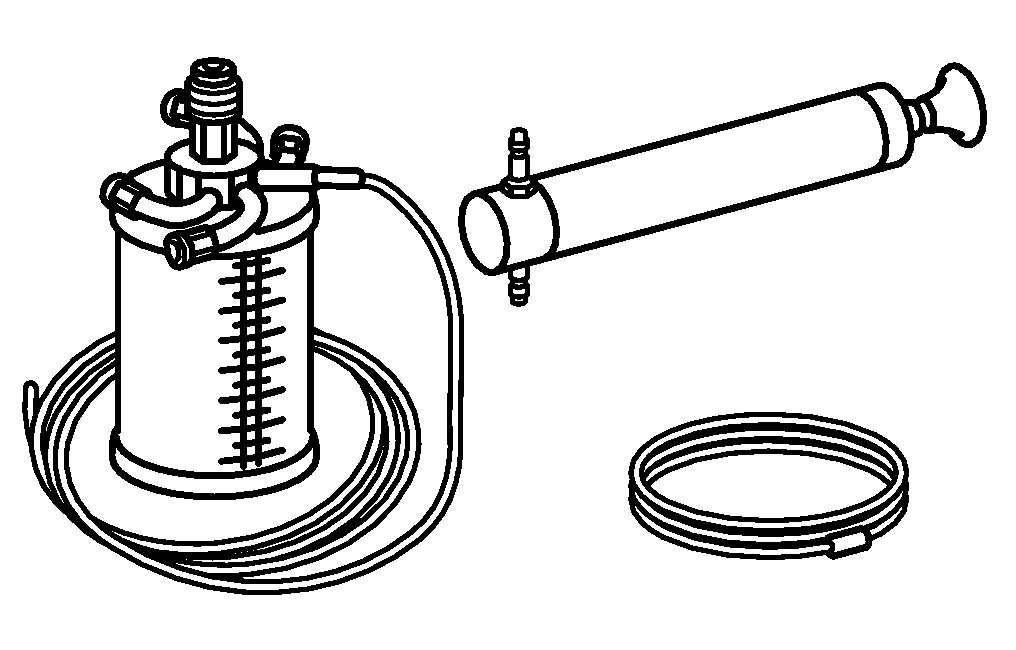

手动泵

*210589007100

3

将通风管 (4) 从膨胀容器 (3) 上拆下

AR09.41-P-1311-01AL

4

拆下螺钉/螺栓 (2)

n
螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1002-02B

5

将膨胀容器 (3) 从横梁 (5) 上松开并升起

6

将冷却液软管 (6) 从膨胀容器 (3) 上拆下, 然后用保护盖密封

AR09.41-P-1311-01AL

l
保护盖套件

*001589009100

7

取出膨胀容器 (3)

8

按照拆卸的相反顺序进行安装

9

检查低温回路冷却系统的密封性

AR09.41-P-1011MRH

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1002-02B

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8
