发动机

264 属于型号213, 238, 257

1

电气连接器

2

螺栓

B28/26

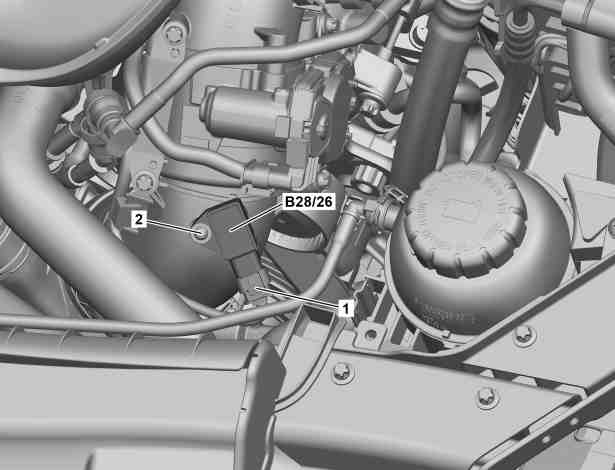

节气门上游的压力和温度传感器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下空气滤清器上游的发动机进气道.

2

松开并断开电气连接器 (1).

3

拆下螺钉/螺栓 (2).

n
螺钉/螺栓 - 连接压力传感器到增压空气管

*BA09.41-P-1004-01ZA

4

拆下节气门上游的压力和温度传感器 (B28/26), 然后用合适的密封塞密封开口.

l
记录旋塞

*129589009100

5

按照拆卸的相反顺序进行安装.

6

读取故障记忆并清除.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号213

AD00.00-P-2000-04B

n
增压空气管/增压空气冷却

号码

名称

发动机 264

BA09.41-P-1004-01ZA

螺钉/螺栓 - 连接压力传感器到增压空气管

Nm

6
