AR09.41-P-2012MRH
拆卸/安装节气门下游的增压空气压力和温度传感器
08.11.2018
发动机
264 属于型号213, 238, 257

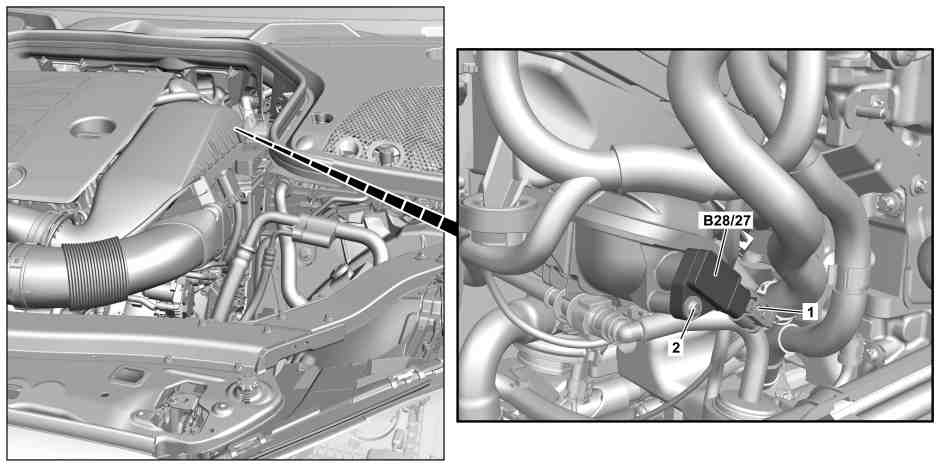

P09.41-2993-09
1
电气连接器
B28/27
节气门下游的压力和温度传感器
2
螺栓
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
e
d
拆卸/安装
1
拆下发动机舱底部饰板的中部和后部.

发动机 264 属于型号257
AR61.20-P-1105FR
发动机 264 属于型号213, 238
AR61.20-P-1105LWE
2
松开并断开电气连接器 (1).
3
拆下螺钉/螺栓 (2).
n
螺栓 - 连接压力传感器到增压空气分配器
*BA09.20-P-1002-01H
4
拆下节气门下游的压力和温度传感器 (B28/27), 然后用合适的密封塞密封开口.
l
记录旋塞
*129589009100
5
按照拆卸的相反顺序进行安装.
6
读取故障记忆并清除.
a
发动机 264 属于型号257
AD00.00-P-2000-06FR
a
发动机 264 属于型号213
AD00.00-P-2000-04B
a
发动机 264 属于型号238
AD00.00-P-2000-06LWO
n
进气歧管
号码
名称
发动机 264
BA09.20-P-1002-01H
螺栓 - 连接压力传感器到增压空气分配器
Nm
6
129 589 00 91 00
记录旋塞
