发动机

264 属于型号213, 238, 257

带代码B01 (48 V 技术)

更改提示

06.12.2018

操作步骤, 新增.

步骤 1, 6.

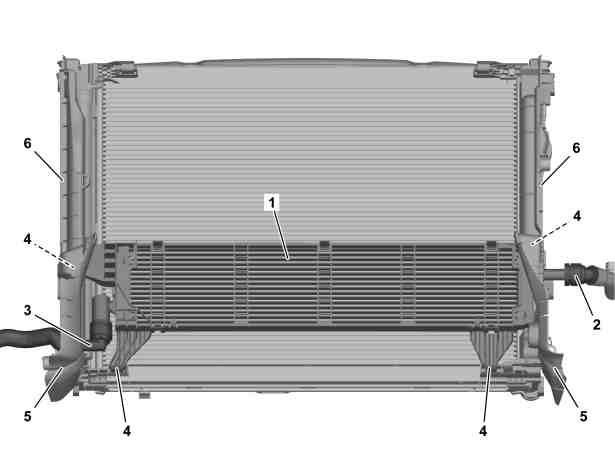

1

散热器

2

冷却液软管

3

冷却液软管

4

限位头

5

冷空气导向装置

6

散热器支架

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

e
d

拆卸/安装

1

拆下底部散热器百页窗.

发动机 264 属于型号213, 238, 257

带代码2U1 (散热器百叶片)

带代码B01 (48 V 技术)

AR20.20-P-3884OIB

2

排放低温回路中的冷却液.

AR09.41-P-6834MRH

3

将冷却液软管 (3) 从散热器 (1) 上拆下.

AR20.20-P-7441-01RQ

4

将冷空气导向装置 (5) 从散热器支架 (6) 上松开, 然后固定到一旁.

5

将冷却液软管 (2) 从散热器 (1) 上拆下.

AR20.20-P-7441-01RQ

6

用干净的密封塞密封连接处.

l
记录旋塞

*129589009100

7

将限位头 (4) 从散热器支架 (6) 上松开, 然后拆下散热器 (1).

8

按照拆卸的相反顺序进行安装.
