发动机

264 属于型号213, 238, 257

更改提示

26.02.2019

方法说明已修改.

操作步骤 2 到 20.

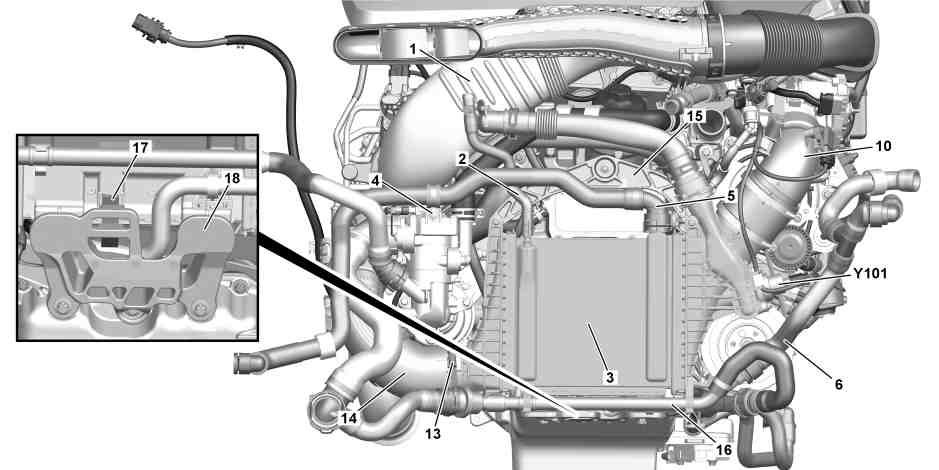

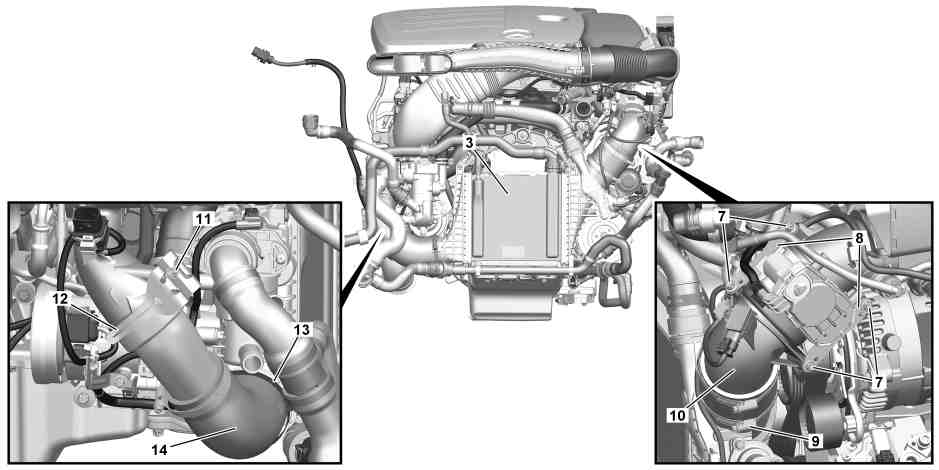

1

进气管

6

冷却液软管

16

冷却液管路

2

排气软管

10

增压空气管路

17

固定卡

3

增压空气冷却器

14

增压空气管路

18

支架

4

螺栓

15

支架

Y101

空气分流转换阀

5

冷却液软管

3

增压空气冷却器

11

螺栓

7

螺栓

12

支架

8

支架

13

夹子

9

夹子

14

增压空气管路

10

增压空气管路

a
警告
severity=W

由于风扇突然起动造成的伤害
风险

切勿进入风扇的转动区域或危险区域. 请穿上密闭且紧身的工作服.

AS20.40-Z-0001-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

排放低温回路中的冷却液.

AR09.41-P-6834MRH

2

拆下进气管 (1).

AR09.10-P-8131MRH

3

将排气软管 (2) 从增压空气冷却器 (3) 上拆下.

l
软管夹钳

*454589003700

4

松开螺栓 (4).

n
M6×1

*BA00.10-P-1002-04A

5

将冷却液软管 (5) 从增压空气冷却器 (3) 上拆下.

AR20.20-P-7441-01RQ

6

将冷却液软管 (6) 从增压空气冷却器 (3) 上拆下.

AR20.20-P-7441-01RQ

7

松开并断开超速运转模式旁通空气转换阀电气连接器 (Y101), 然后将电线从增压空气冷却器 (3) 上松开.

AR09.40-P-3000MRH

8

拆下支架 (15).

n
螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

*BA09.41-P-1002-03F

n
螺钉/螺栓 - 连接增压空气冷却器到支架

*BA09.41-P-1001-03F

9

拆下螺栓 (7), 然后拆下支架 (8).

n
螺栓 - 连接增压空气管支架到增压空气分配器

*BA09.41-P-1003-01ZA

10

松开夹子 (9).

n
夹子 - 连接增压空气管到增压空气冷却器

*BA09.41-P-1004-03F

11

拆下增压空气管路 (10) 和接管, 然后在保持管路连接的情况下放到一旁

i
安装:
检查 O 形环, 必要时更换.

12

拆下螺栓 (11) 并松开支架 (12).

n
螺钉/螺栓 - 连接增压空气歧管支架到涡轮增压器

*BA09.41-P-1002-01ZA

13

松开夹子 (13).

n
夹子 - 连接增压空气管到增压空气冷却器

*BA09.41-P-1004-03F

14

拆下增压空气管路 (14) 和接管.

i
安装:
检查 O 形环, 必要时更换.

15

将上部净化管从增压空气冷却器 (3) 上拆下.

i
安装:
检查 O 形环, 必要时更换.

16

将冷却液管路 (16) 从增压空气冷却器 (3) 上松开.

17

将固定卡 (17) 从支架 (18) 上松开, 然后将增压空气冷却器 (3) 从支架 (18) 中拉出.

18

向上拆下增压空气冷却器 (3).

i
安装:
用润滑油润湿增压空气冷却器 (3) 的橡胶导向件.

润滑油

*BR00.45-Z-1032-06A

19

更换超速运转模式旁通空气分流转换阀 (Y101).

更换增压空气冷却器 (3) 时.

AR09.40-P-3000MRH

g

检验

20

检查增压空气冷却器 (3) 的橡胶导向件是否损坏.

如果存在故障,

↓

更换相应增压空气冷却器 (3) 的橡胶导向件.

21

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

22

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1001-03F

螺钉/螺栓 - 连接增压空气冷却器到支架

Nm

9

n
增压空气管/增压空气冷却

号码

名称

发动机 264

BA09.41-P-1002-01ZA

螺钉/螺栓 - 连接增压空气歧管支架到涡轮增压器

Nm

9

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1002-03F

螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

M6

Nm

9

M8

Nm

20

n
增压空气管/增压空气冷却

号码

名称

发动机 264

BA09.41-P-1003-01ZA

螺栓 - 连接增压空气管支架到增压空气分配器

Nm

9

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1004-03F

夹子 - 连接增压空气管到增压空气冷却器

Nm

4

检修工具

号码

名称

订单号

BR00.45-Z-1032-06A

润滑油

A 000 989 08 60
