发动机

264 属于型号213, 238, 257

带代码B01 (48 V 技术)

更改提示

22.02.2019

方法说明已修改.

操作步骤 1 到 7.

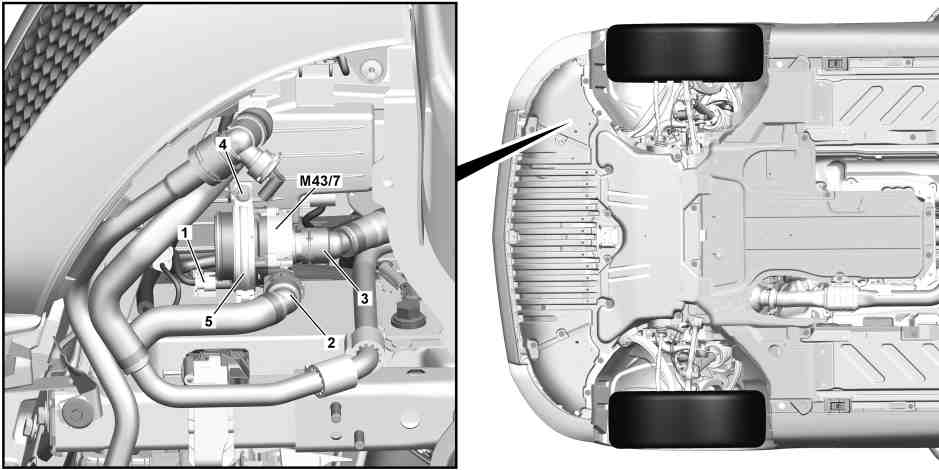

1

电气连接器

4

螺栓

2

冷却液软管

5

支架

3

冷却液软管

M43/7

低温冷却系统循环泵 2

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

排放低温回路中的冷却液.

AR09.41-P-6834MRH

2

拆下压缩机的支架.

发动机 264 属于型号213

带代码489 (AIRMATIC)

带代码B01 (48 V 技术)

发动机 264 属于型号238, 257

带代码489 (AIR BODY CONTROL)

带代码B01 (48 V 技术)

发动机 264 属于型号213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

带代码B01 (48 V 技术)

发动机 264 属于型号213.2 （213.288/289除外）

带代码489 (AIRMATIC)

带代码B01 (48 V 技术)

AR32.22-P-2009LW

发动机 264 属于型号238

带代码489 (AIR BODY CONTROL)

带代码B01 (48 V 技术)

AR32.22-P-2009LWO

发动机 264 属于型号257

带代码489 (AIR BODY CONTROL)

带代码B01 (48 V 技术)

AR32.22-P-2009FR

3

松开并断开电气连接器 (1).

4

将冷却液软管 (2) 从低温回路冷却系统的循环泵 2 (M43/7) 上拆下.

AR20.20-P-7441-01RQ

5

将冷却液软管 (3) 从低温回路冷却系统的循环泵 2 (M43/7) 上拆下.

AR20.20-P-7441-01RQ

6

松开螺栓 (4), 然后将低温回路冷却系统的循环泵 2 (M43/7) 从支架 (5) 上拆下.

i
安装:
注意安装位置.

7

按照拆卸的相反顺序进行安装.
