发动机

264 属于型号213, 238, 257

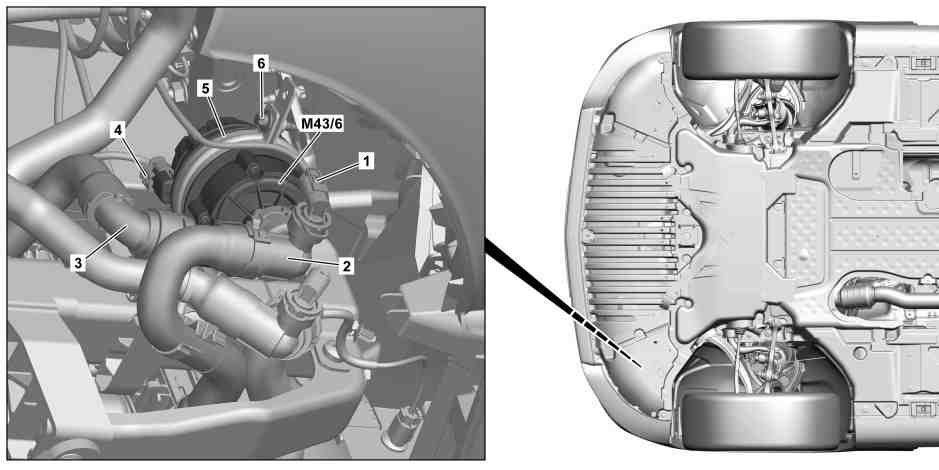

1

电气连接器

4

电气连接器

2

冷却液软管

6

螺栓

3

冷却液软管

M43/6

低温回路循环泵 1

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

排放低温回路中的冷却液.

发动机 264 属于型号257

AR20.00-P-1142MSB

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

2

松开并断开电气连接器 (1, 4).

3

将冷却液软管 (2, 3) 从低温回路循环泵 1 (M43/6) 上拆下.

AR09.41-P-1311-01AL

4

拆下螺栓 (6).

n
M6×1

*BA00.10-P-1002-04A

5

拆下低温回路循环泵 1 (M43/6).

6

按照拆卸的相反顺序进行安装.

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13
