发动机

264 属于型号213, 238, 257

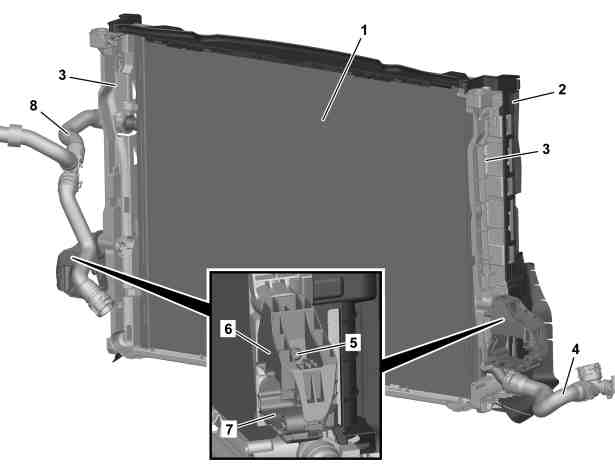

1

散热器

2

冷空气导向装置

3

散热器支架

4

冷却液软管

5

螺栓

6

支架

7

固定支架

8

冷却液软管

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

e
d

拆卸/安装

1

拆下发动机冷却系统冷却器.

AR20.20-P-3865MRH

2

排放低温回路中的冷却液.

AR09.41-P-6834MRH

3

拆下冷空气导向装置 (2).

4

将冷凝器从散热器支架 (3) 上松开并与连接的管路一起固定, 以防掉落.

发动机 264 属于型号213, 238

AR83.30-P-6540LWO

发动机 264 属于型号257

AR83.30-P-6540OIB

5

将冷却液软管 (4) 从散热器 (1) 上拆下.

AR09.41-P-1311-01AL

6

将冷却液软管 (8) 从散热器 (1) 上拆下.

AR09.41-P-1311-01AL

7

拆下螺栓 (5).

8

拆下固定支架 (7).

9

拆下支架 (6), 然后将散热器 (1) 连同散热器支架 (3) 一起拆下.

i
需要助手的帮助.

10

将散热器支架 (3) 从散热器 (1) 上拆下.

更换冷却器 (1) 时.

11

按照拆卸的相反顺序进行安装.
