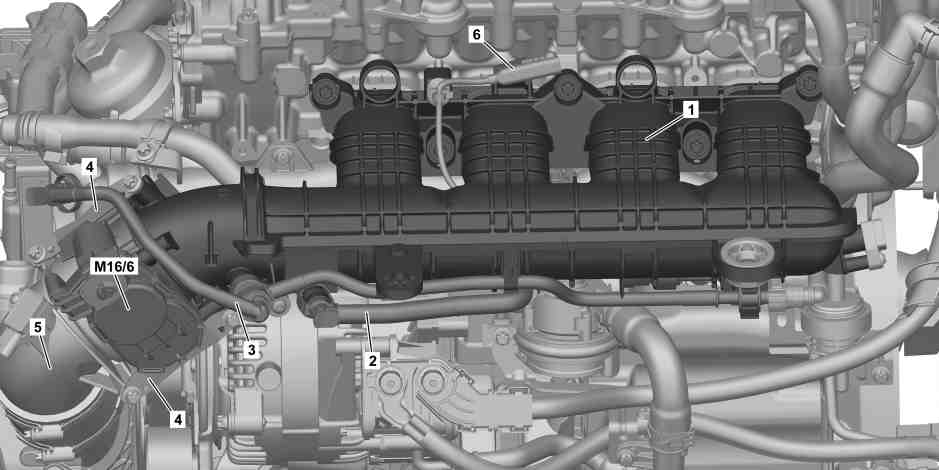

发动机

264 属于型号213, 238, 257

1

增压空气分配器

5

增压空气管路

2

通风管

6

电气连接器

3

净化管

M16/6

节气门促动器

4

支架

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下空气滤清器外壳

AR09.10-P-1150MRH

2

拆下支架 (4)

n
螺栓 - 连接增压空气管支架到增压空气分配器

*BA09.41-P-1003-01ZA

3

松开并断开节气门促动器 (M16/6) 电气连接器

4

将电线从增压空气分配器 (1) 上松开

5

将包括净化阀的净化管 (3) 从增压空气分配器 (1) 上拆下

6

将通风管 (2) 从增压空气分配器 (1) 上拆下

7

松开并断开节气门下游的压力和温度传感器  (B28/27) 的电气连接器

AR09.41-P-2012MRH

8

松开并断开电气连接器 (6), 然后将电缆从增压空气分配器 (1) 上松开

9

沿着拧紧图上指示的相反方向松开增压空气分配器 (1) 螺栓

增压空气分配器紧固顺序

AR09.41-P-8683-01MRH

n
螺钉/螺栓 - 连接增压空气分配器到气缸盖

*BA09.20-P-1001-01H

10

将包括节气门促动器  (M16/6) 的增压空气分配器 (1) 从增压空气管 (5) 上分解并拆下

i
安装:
更换密封件.

11

拆下节气门下游的压力和温度传感器  (B28/27)

更换增压空气分配器 (1) 时.

AR09.41-P-2012MRH

12

拆下节气门促动器 (M16/6)

更换增压空气分配器 (1) 时.

AR07.70-P-0005MRH

13

按照拆卸的相反顺序进行安装

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

14

执行发动机试运行, 检查发动机是否正常工作及其密封性

n
进气歧管

号码

名称

发动机 264

BA09.20-P-1001-01H

螺钉/螺栓 - 连接增压空气分配器到气缸盖

Nm

14

n
增压空气管/增压空气冷却

号码

名称

发动机 264

BA09.41-P-1003-01ZA

螺栓 - 连接增压空气管支架到增压空气分配器

Nm

9
