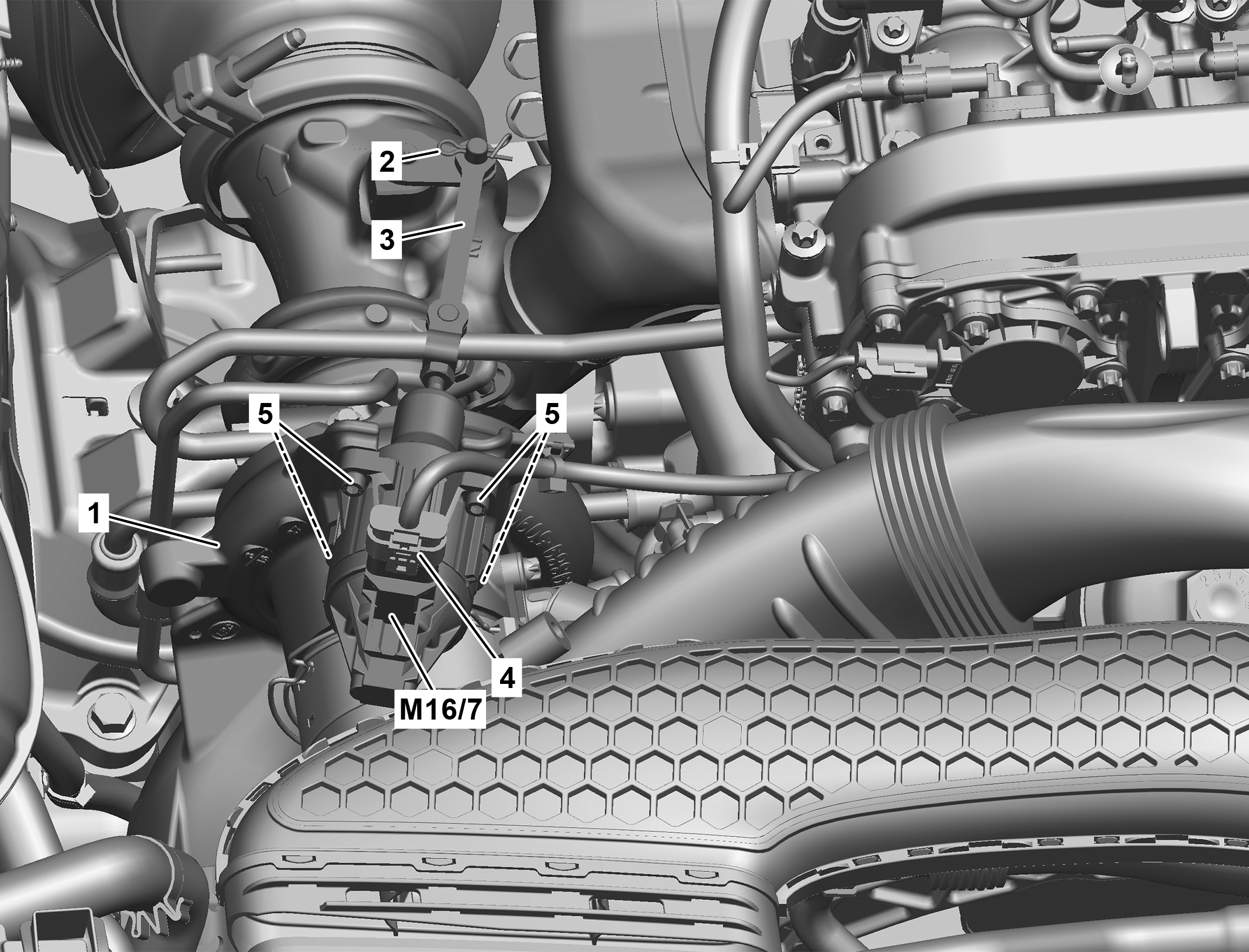

发动机

264

1

涡轮增压器

2

夹子

3

促动器拉杆

4

电气连接器

5

螺栓

M16/7

增压压力控制风门促动器

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下上部发动机盖.

发动机 264 属于型号222

AR01.10-P-2405MRJ

发动机 264 属于型号213, 238, 257

AR01.10-P-2405MRH

发动机 264 属于型号205, 253

AR01.10-P-2405MRI

发动机 264 属于型号167

AR01.10-P-2405MRK

2

拆下涡轮增压器 (1) 的隔热板.

n
螺钉/螺栓 - 连接隔热板到气缸盖

*BA09.40-P-1013-02C

3

松开并断开电气连接器 (4).

4

拆下夹子 (2).

i
安装:
更换夹子 (2).

5

拆下螺栓 (5).

i
安装:
更换螺栓 (5).

i
安装:
以对角顺序拧紧螺钉/螺栓 (5).

6

松开促动杆 (3) 并拆下增压压力控制风门促动器 (M16/7).

7

按照拆卸的相反顺序进行安装.

8

连接车辆诊断系统, 读取并删除故障记忆.

a

发动机 264 属于型号167

AD00.00-P-2000-06ME

a

发动机 264 属于型号205, 213, 222, 253

AD00.00-P-2000-04B

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

9

执行发动机试运行并检查发动机机是否正常工作.

n
涡轮增压器

号码

名称

发动机 264

BA09.40-P-1013-02C

螺钉/螺栓 - 连接隔热板到气缸盖

Nm

9
