AR13.25-P-3220-01MRH
准备用于安装的多楔皮带夹紧装置
发动机
264
带代码B01 (48 V 技术)
p
当装备将要完全松开时, 如果 V 型皮带已裂开, 则预紧张紧装置.
否则无法确保足够的皮带张紧力.
1

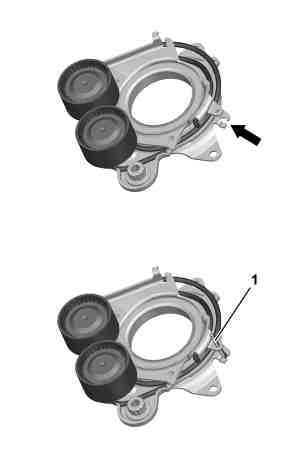

将张紧轮支架转动至安装位置 (箭头所示), 然后插入安装销 (1).
P13.25-2080-03
2

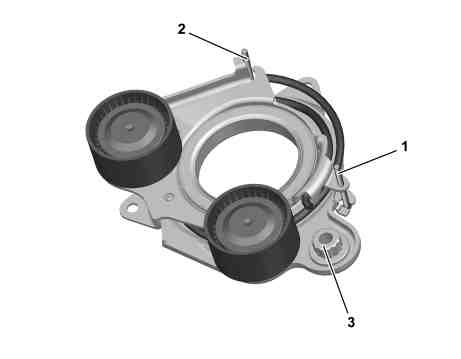

逆时针转动多点设备 (3) 上的张紧装置, 然后将安装销 (2) 插入安装孔中.
i
在此过程中, 安装销 (1) 必须保持安装状态.
3
拆下安装销 (1).
i
只有定位 V 型皮带后, 才可拆下安装销 (2).
P13.25-2081-11
