发动机

264 属于型号213, 238, 257

带代码B01 (48 V 技术)

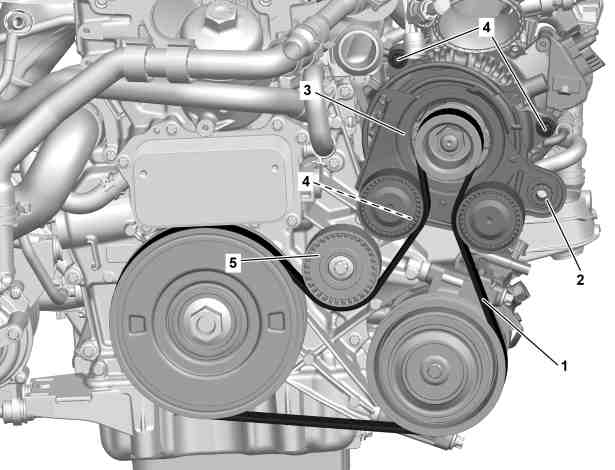

1

V 型皮带

3

张紧装置

4

螺栓

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

e
d

拆卸/安装

1

拆下 V 型皮带 (1).

AR13.22-P-1202MRL

2

拆下螺栓 (4), 然后拆下张紧装置 (3).

n
螺栓 - 连接夹紧装置到发电机

*BA13.25-P-1001-01EA

3

按照拆卸的相反顺序进行安装.

n
皮带张紧装置

号码

名称

发动机 264

BA13.25-P-1001-01EA

螺栓 - 连接夹紧装置到发电机

Nm

20
