发动机

264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

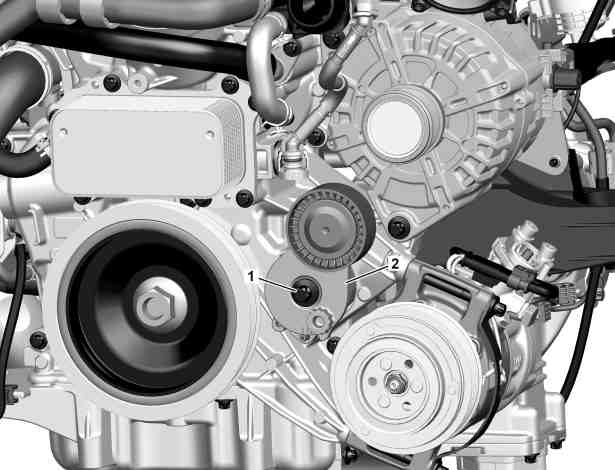

图示为已拆除状态, 以方便概览

1

螺栓

2

夹紧装置

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

e
d

拆卸/安装

1

拆下 V 型皮带.

AR13.22-P-1202MRH

2

拆下螺栓 (1), 然后拆下夹紧装置 (2).

n
螺栓 - 连接张紧装置到正时箱

*BA13.25-P-1002-01EA

3

检查夹紧装置 (2) 是否损坏和磨损.

如果存在损坏,

↓

更换夹紧装置 (2)

4

按照拆卸的相反顺序进行安装.

n
皮带张紧装置

号码

名称

发动机 264

BA13.25-P-1002-01EA

螺栓 - 连接张紧装置到正时箱

Nm

58
