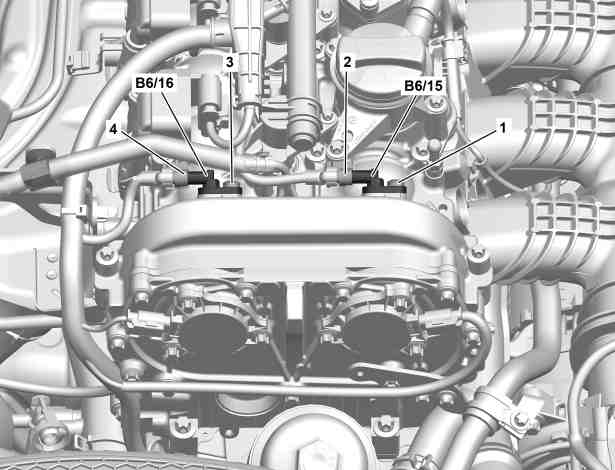

发动机

264 属于型号213, 238, 257

1

螺栓

2

电气连接器

B6/15

进气凸轮轴霍尔传感器

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下发动机罩.

AR01.10-P-2405MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机罩.

2

松开并断开电气连接器 (2).

3

拆下螺钉/螺栓 (1).

n
螺钉/螺栓 - 连接凸轮轴位置传感器到气缸盖罩

*BA15.10-P-1002-07A

4

拆下进气凸轮轴霍尔传感器 (B6/15).

5

按照拆卸的相反顺序进行安装.

6

读取故障记忆并清除.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

7

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

8

安装发动机罩.

AR01.10-P-2405MRH

n
位置传感器

号码

名称

发动机 264

BA15.10-P-1002-07A

螺钉/螺栓 - 连接凸轮轴位置传感器到气缸盖罩

Nm

9
