发动机

264 属于型号213, 238, 257

更改提示

21.02.2019

方法说明已改进.

操作步骤 1 到 10.

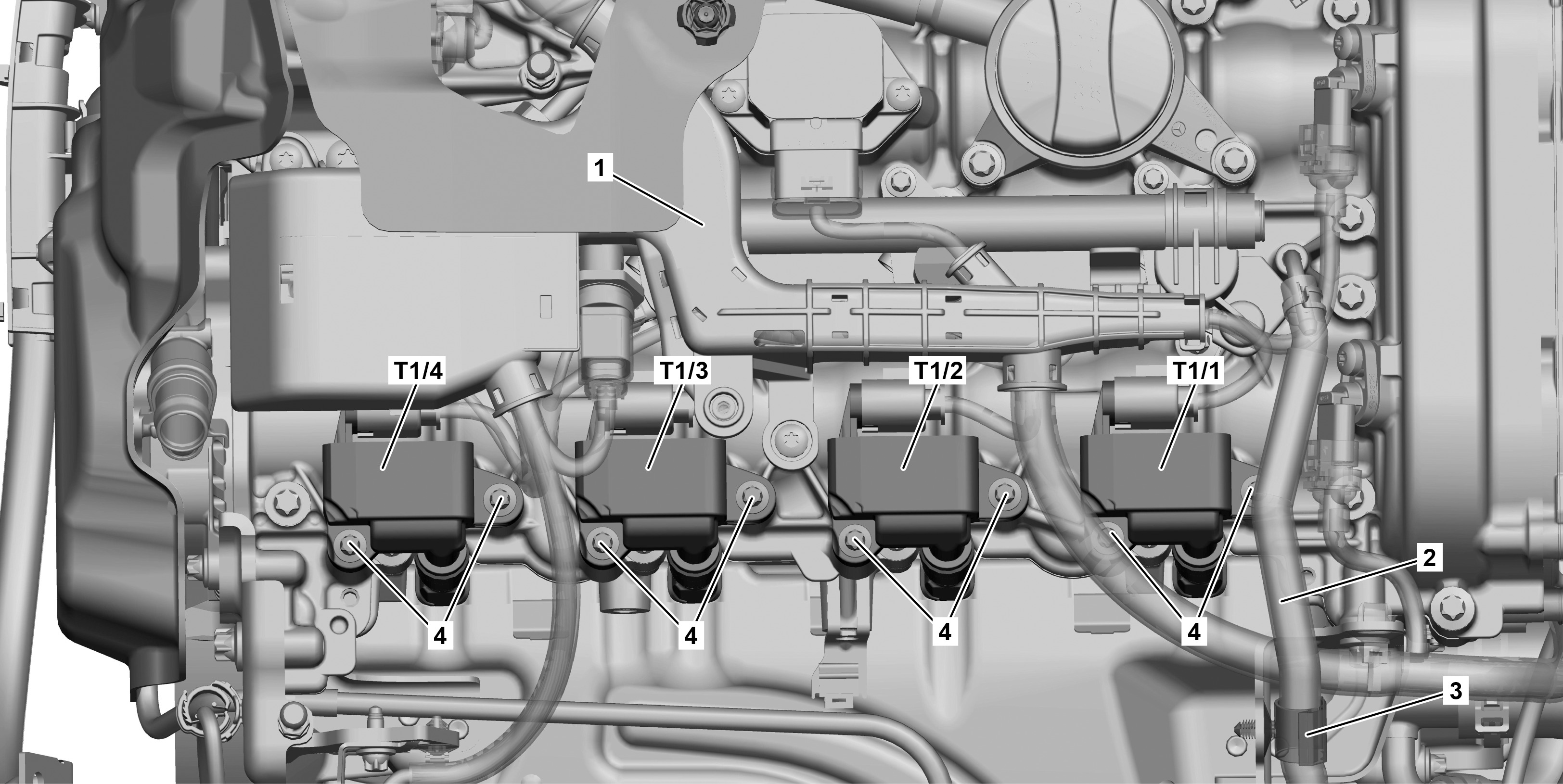

2

通风管

T1/2

2 号气缸的点火线圈

3

支架

T1/3

3 号气缸的点火线圈

4

螺栓

T1/4

4 号气缸的点火线圈

T1/1

1 号气缸的点火线圈

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免损坏点火系统的说明

AH15.10-P-0002-01V

e
d

拆卸/安装

1

关闭点火开关, 然后将遥控钥匙存放在发射范围之外 (至少   2m).

2

拆下上部发动机盖.

AR01.10-P-2405MRH

3

将通风管 (2) 从支架 (3) 上松开.

4

松开并断开点火线圈 (T1/1, T1/2, T1/3 和 T1/4) 的电气连接器.

5

拆下螺钉/螺栓 (4).

n
螺钉/螺栓 - 连接点火线圈到气缸盖罩

*BA15.10-P-1001-04E

6

拆下点火线圈 (T1/1, T1/2, T1/3, T1/4).

p
安装:

安装前在火花塞接头上涂抹火花塞接头润滑脂, 以减少连接和断开所需的力.

否则会发生损坏.

i
安装:
将约 1 g 的火花塞接头润滑脂填充到火花塞接头中.

火花塞接头润滑脂

*BR00.45-Z-1102-06A

7

检查点火线圈 (T1/1, T1/2, T1/3, T1/4) 是否存在外部损坏, 必要时更换.

8

按照拆卸的相反顺序进行安装.

9

读取故障记忆并清除.

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

10

执行发动机试运行并检查发动机是否正常工作.

n
点火线圈

号码

名称

发动机 264

BA15.10-P-1001-04E

螺钉/螺栓 - 连接点火线圈到气缸盖罩

Nm

9

检修工具

号码

名称

订单号

BR00.45-Z-1102-06A

火花塞接头润滑脂

A 002 989 80 51
