发动机

264 属于型号213, 238, 257

更改提示

20.02.2019

方法说明已修改.

操作步骤 3.

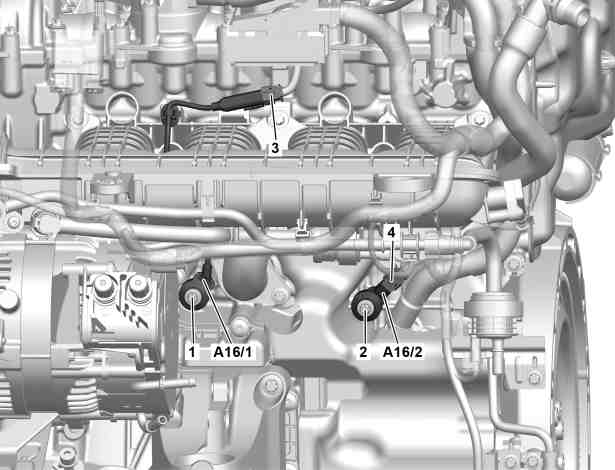

1

螺栓

3

电气连接器

A16/1

爆震传感器 1

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下空气滤清器外壳.

AR09.10-P-1150MRH

2

拆下发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

3

将皮带驱动式起动机发电机冷却液泵连同支架一起拆下.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR20.10-P-1282MRH

4

松开并断开电气连接器 (3).

5

将电线从增压空气分配器上松开.

6

拆下螺栓 (1), 然后拆下爆震传感器 1 (A16/1).

n
螺栓 - 连接爆震传感器到曲轴箱

*BA15.10-P-1001-02H

7

按照拆卸的相反顺序进行安装.

8

读取故障记忆并清除.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

9

执行发动机试运行并检查发动机是否正常工作.

n
爆震传感器

号码

名称

发动机 264

BA15.10-P-1001-02H

螺栓 - 连接爆震传感器到曲轴箱

Nm

20
