AR15.18-P-1000-04MRH
为拆卸气缸盖罩断开/连接发动机线束
a
警告
severity=W
接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。
不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.
AS20.00-Z-0001-01A
关于冷却液液位的说明
AH20.00-P-1142-01CW
发动机
264
更改提示
06.12.2018
冷却系统
发动机 264, 在车型 238.383/483 中
BF20.00-P-1001-06D
06.12.2018
Kühlanlage
Motor 264 im Typ 238.383/483
BF20.00-P-1001-06D
18.02.2019
专用工具, 新增.
操作步骤 10
01.03.2019
基本数据, 新增.
操作步骤 10
n
发动机线束
号码
名称
发动机 264
BA15.18-P-1001-01K
螺栓 - 连接发动机线束到气缸盖罩
M6
Nm
8
n
发动机线束
号码
名称
发动机 264
BA15.18-P-1002-01K
连接发动机盖球头到发动机线束电缆管道
Nm
8
j
冷却系统
号码
名称
发动机 264 属于型号167
发动机 264 属于型号205 （205.080除外）
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈13,0
≈8,6
低温回路
Liter
-
-
防冻剂/水
-37 °C 以上
%
50/50
50/50
-38 °C 及以下
%
50/45
50/45
工作液规格表
BB00.40-P-0310-01A
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
BB00.40-P-0326-06A
j
冷却系统
号码
名称
发动机 264 属于型号205.080
发动机 264 属于型号213
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈10,0
≈11,0
低温回路
Liter
-
-
防冻剂/水
-37 °C 以上
%
50/50
50/50
-38 °C 及以下
%
50/45
50/45
工作液规格表
BB00.40-P-0310-01A
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
BB00.40-P-0326-06A
j
冷却系统
号码
名称
发动机 264 属于型号222.150
发动机 264 属于型号238.383/483
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈12,0
≈9,0
低温回路
Liter
-
-
防冻剂/水
-37 °C 以上
%
50/50
50/50
-38 °C 及以下
%
50/45
50/45
工作液规格表
BB00.40-P-0310-01A
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
BB00.40-P-0326-06A
j
冷却系统
号码
名称
发动机 264 属于型号238.385/386/485
发动机 264, 在车型 253 中, 带代码 B01
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈10,0
≈13,0
低温回路
Liter
-
≈4,0
防冻剂/水
-37 °C 以上
%
50/50
50/50
-38 °C 及以下
%
50/45
50/45
工作液规格表
BB00.40-P-0310-01A
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
BB00.40-P-0326-06A
j
冷却系统
号码
名称
发动机 264, 在车型 253 中, 不带代码 B01
发动机 264 属于型号257.348
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈13,0
≈14,0
低温回路
Liter
-
-
防冻剂/水
-37 °C 以上
%
50/50
50/50
-38 °C 及以下
%
50/45
50/45
工作液规格表
BB00.40-P-0310-01A
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
BB00.40-P-0326-06A
j
冷却系统
号码
名称
发动机 264 属于型号257 （257.348除外）
BF20.00-P-1001-06D
冷却系统
授权服务中心更换量
主回路
Liter
≈9,0
低温回路
Liter
≈4,0
防冻剂/水
-37 °C 以上
%
50/50
-38 °C 及以下
%
50/45
工作液规格表
BB00.40-P-0310-01A
工作液规格表
BB00.40-P-0325-06A
工作液规格表
BB00.40-P-0326-06A
454 589 00 37 00
软管夹钳
000 589 10 99 00
工具包
129 589 00 91 00
记录旋塞

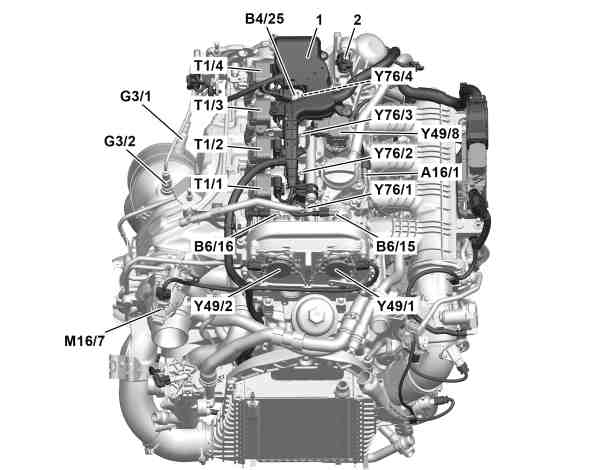

P15.18-2231-06
1
松开并断开增压压力控制风门促动器 (M16/7) 的电气连接器.
2
松开并断开进气凸轮轴电磁阀 (Y49/1) 处的电气连接器.
3
松开并断开排气凸轮轴电磁阀 (Y49/2) 处的电气连接器.
4
将电线从气缸盖的前护盖, 气缸盖罩的支架以及正时箱盖上松开.
5
松开并断开进气凸轮轴霍尔传感器 (B6/15) 处的电气连接器.
6
松开并断开排气凸轮轴霍尔传感器 (B6/16) 处的电气连接器.
7
将催化转换器上游的氧传感器电气连接器 (G3/2) 从支架上松开, 解锁并断开.
8
将催化转换器下游的氧传感器电气连接器 (G3/1) 从支架上松开, 解锁并断开.
9
将电线束从后部发动机吊耳上松开.
10
用工具组件
l
将电缆管道从气缸盖罩, 油轨和高压泵防护罩上拆下
n

n
.
11
松开并断开进气凸轮轴气门升程切换促动器 (Y49/8) 处的电气连接器.
12
松开并断开燃油压力和温度传感器 (B4/25) 处的电气连接器.
13
松开并断开 1 号气缸点火线圈 (T1/1) 的电气连接器.
14
松开并断开 2 号气缸点火线圈 (T1/2) 的电气连接器.
15
松开并断开 3 号气缸点火线圈 (T1/3) 的电气连接器.
16
松开并断开 4 号气缸点火线圈 (T1/4) 的电气连接器.
17
松开并断开 1 号气缸喷油器 (Y76/1) 的电气连接器.
18
松开并断开 2 号气缸喷油器 (Y76/2) 的电气连接器.
19
松开并断开 3 号气缸喷油器 (Y76/3) 的电气连接器.
20
松开并断开 4 号气缸喷油器 (Y76/4) 的电气连接器.
21
松开并断开燃油高压泵的电气连接器.
22
松开并断开爆震传感器 1 (A16/1) 的电气连接器.
23
用软管夹钳子
l
将通风管从气缸盖罩上拆下,
l
然后用适合的密封塞密封开口.
24
将电线束放到一旁.
25
按照断开的相反顺序进行连接.
26
检查冷却液液位, 如有必要, 则进行校正 发动机 264 属于型号167

发动机 264 属于型号205 （205.080除外）

发动机 264 属于型号205.080

发动机 264 属于型号213

发动机 264 属于型号222.150

发动机 264 属于型号238.383/483

发动机 264 属于型号238.385/386/485

发动机 264 属于型号253

带代码B01 (48 V 技术)

发动机 264 属于型号253

除了代码B01 (48 V 技术)

发动机 264 属于型号257 （257.348除外）

发动机 264 属于型号257.348
