发动机

264 属于型号213, 238, 257

n
接地点

号码

名称

型号 213

BA00.19-P-1038-02A

螺钉/螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 238

BA00.19-P-1039-02B

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 257

BA00.19-P-1039-02D

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1009-04H

螺钉/螺栓 - 连接隔热板到油底壳

Nm

9

n
线束

号码

名称

型号 213

型号 238

BA54.18-P-1001-02C

螺母 - 连接正极导线到前围板汇流条

M6

Nm

8

8

M8

Nm

16

16

n
线束

号码

名称

型号 257

BA54.18-P-1001-02C

螺母 - 连接正极导线到前围板汇流条

M6

Nm

8

M8

Nm

17

1

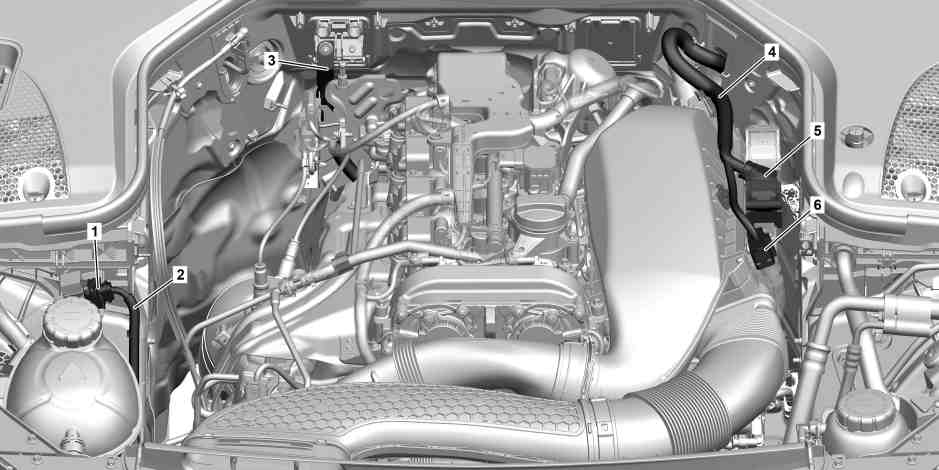

松开并断开电气连接器 (1).

2

松开电线 (2), 然后固定到发动机上.

3

松开并断开电气连接器 (5, 6).

4

将线束 (4) 从空气滤清器外壳上松开并放到一旁.

5

将电线 (3)
n
从母线上断开.

6

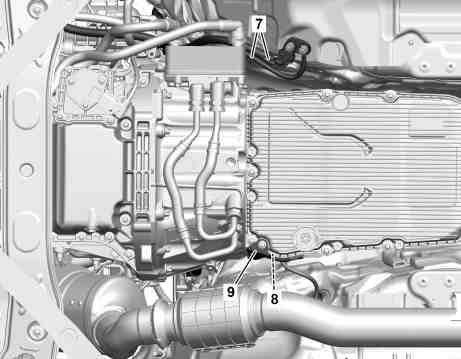

将接地线 (7) 从车辆底部拆下 发动机 264 属于型号257

带代码B01 (48 V 技术)


n
发动机 264 属于型号238

带代码B01 (48 V 技术)


n
发动机 264 属于型号213

带代码B01 (48 V 技术)
n
.

7

拆下隔热板 (9)
n
.

8

松开并断开电气连接器 (8).

9

按照断开的相反顺序进行连接.
