发动机

264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

更改提示

25.02.2019

保持冷却液软管连接的情况下拆下增压空气冷却器, 新增.

操作步骤 6

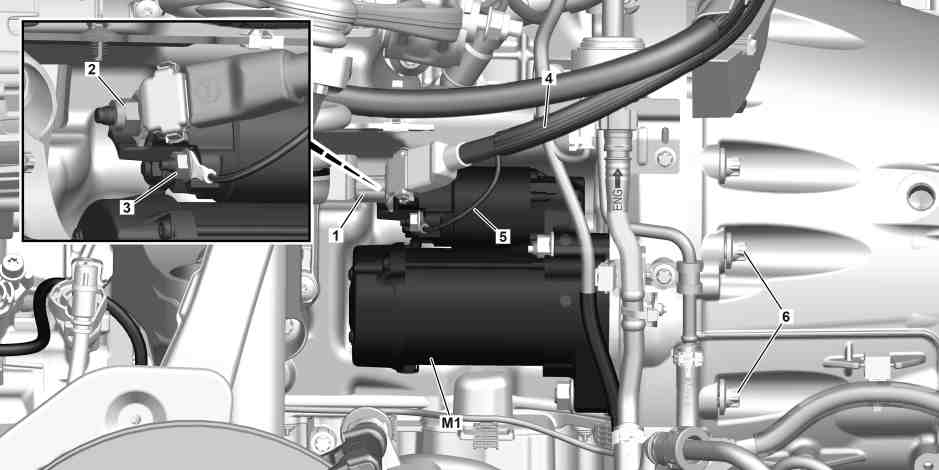

图示为已拆下发动机和变速箱的情况, 以方便概览起动机

1

盖

5

电线

2

螺母

6

螺栓

3

螺母

M1

起动机

4

电线

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从蓄电池上断开接地线.

发动机 264 属于型号213

除了代码B01 (48 V 技术)

AR54.10-P-0003LW

发动机 264 属于型号238

除了代码B01 (48 V 技术)

AR54.10-P-0003LWO

发动机 264 属于型号257

除了代码B01 (48 V 技术)

AR54.10-P-0003FR

2

拆下中央和后部发动机舱饰板.

发动机 264 属于型号213, 238

除了代码B01 (48 V 技术)

AR61.20-P-1105LWE

发动机 264 属于型号257

除了代码B01 (48 V 技术)

AR61.20-P-1105FR

3

拆下盖 (1).

4

松开螺母 (2, 3), 然后将电线 (4, 5) 放到一旁.

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

n
螺母 - 连接接头 30 的连接

*BA15.30-P-1002-01U

n
螺母 - 连接接头 50 的连接

*BA15.30-P-1003-01U

5

松开螺栓 (6), 然后拆下起动机 (M1).

i
通过螺母固定螺栓 (6).

n
螺栓 - 连接起动机/起动机开口护盖到曲轴箱

*BA15.30-P-1001-01U

6

拆下增压空气冷却器, 然后在保持冷却液软管连接的情况下放到一旁.

更换起动机 (M1) 时.

AR09.41-P-6817MRH

7

通过曲轴中央螺栓转动发动机并检查驱动盘上的起动机齿圈是否损坏

更换起动机 (M1) 时.

l
套筒扳手头

*001589650900

如果存在损坏,

↓

更换驱动盘.

AR03.30-P-8003MRH

8

按照拆卸的相反顺序进行安装.

n
起动机

号码

名称

发动机 264

BA15.30-P-1001-01U

螺栓 - 连接起动机/起动机开口护盖到曲轴箱

Nm

39

n
起动机

号码

名称

发动机 264

BA15.30-P-1002-01U

螺母 - 连接接头 30 的连接

Nm

15

n
起动机

号码

名称

发动机 264

BA15.30-P-1003-01U

螺母 - 连接接头 50 的连接

Nm

6
