发动机

264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

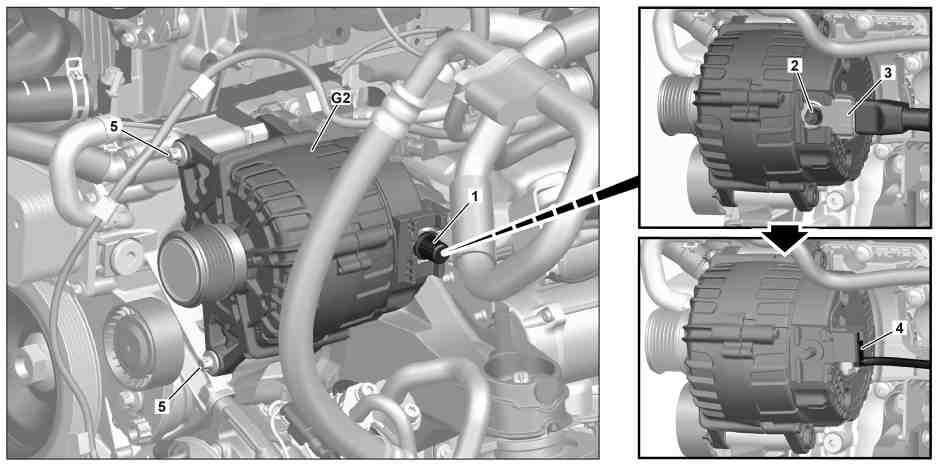

1

盖

4

电气连接器

2

电路 B+ 的螺母

5

螺栓

3

电路 B+ 的电线

G2

发电机

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从蓄电池上断开接地线.

发动机 264 属于型号238

除了代码B01 (48 V 技术)

AR54.10-P-0003LWO

发动机 264 属于型号213

除了代码B01 (48 V 技术)

AR54.10-P-0003LW

发动机 264 属于型号257

除了代码B01 (48 V 技术)

AR54.10-P-0003FR

2

拆下 V 型皮带.

AR13.22-P-1202MRH

3

拆下增压空气分配器.

AR09.41-P-8683MRH

4

拆下盖 (1).

5

松开电路 B+ 的螺母 (2).

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

n
螺母 - 连接电路 B+ 到发电机

*BA15.40-P-1002-01U

6

将电路 B+ 的电线 (3) 从发电机 (G2) 上拆下.

7

断开电气连接器 (4).

8

松开螺栓 (5) 并拆下发电机 (G2).

n
螺栓 - 连接发电动机到正时箱

*BA15.40-P-1001-01U

9

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

10

执行发动机试运行并检查发动机是否正常工作.

n
发电机

号码

名称

发动机 264

BA15.40-P-1001-01U

螺栓 - 连接发电动机到正时箱

第 1 级

Nm

8

第 2 级

Nm

20

n
发电机

号码

名称

发动机 264

BA15.40-P-1002-01U

螺母 - 连接电路 B+ 到发电机

Nm

19
