发动机

264 属于型号213, 238, 257

带代码B01 (48 V 技术)

更改提示

21.02.2019

工作步骤, 新增.

操作步骤 13.

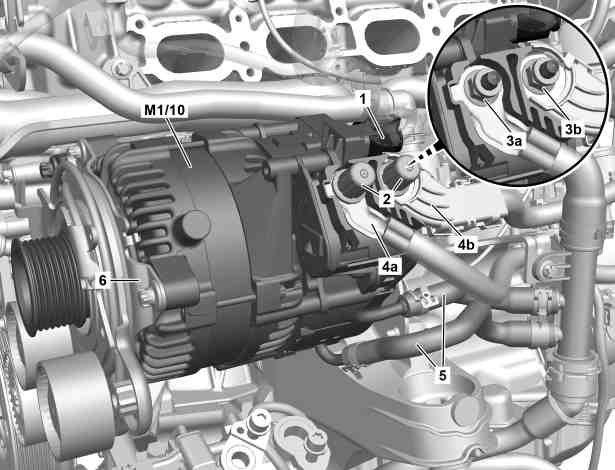

1

电气连接器

2

盖

3a

接地线螺母

3b

电路 B+ 的螺母

4a

接地线

4b

电路 B+ 的电线

5

冷却液软管

6

张紧装置

M1/10

起动机-发电机

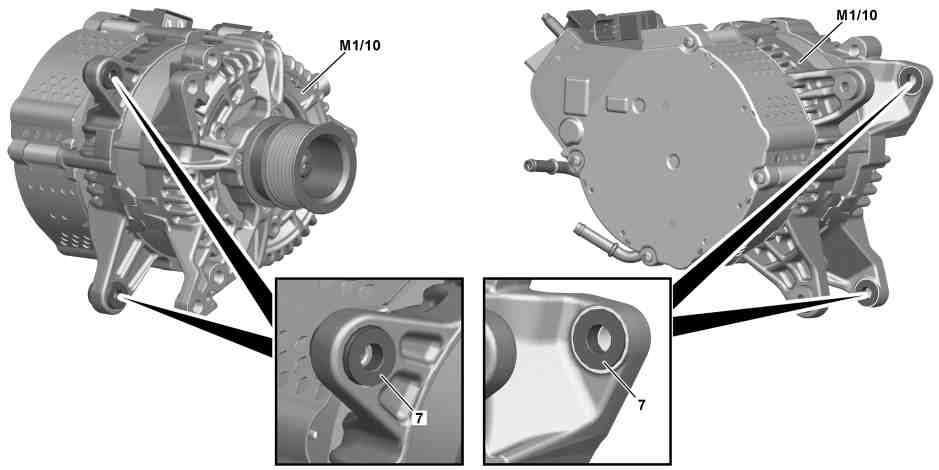

7

间隔套

M1/10

起动机-发电机

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从蓄电池上断开接地线.

发动机 264 属于型号238

带代码B01 (48 V 技术)

AR54.10-P-0003LWO

发动机 264 属于型号257

带代码B01 (48 V 技术)

AR54.10-P-0003FR

发动机 264 属于型号213

带代码B01 (48 V 技术)

AR54.10-P-0003LW

2

拆下 V 型皮带.

AR13.22-P-1202MRL

3

拆下增压空气分配器.

AR09.41-P-8683MRH

4

排空冷却液.

发动机 264 属于型号213, 238

带代码B01 (48 V 技术)

AR20.00-P-1142MRH

发动机 264 属于型号257

带代码B01 (48 V 技术)

AR20.00-P-1142MSB

5

松开并断开电气连接器 (1).

6

拆下护盖 (2).

7

拆下接地线螺母 (3a), 然后松开电路 B+ 螺母 (3b).

n
螺母 - 连接接地电缆到发电机

*BA15.40-P-1005-01U

n
螺母 - 连接电路 B+ 到发电机

*BA15.40-P-1002-01U

8

将接地线 (4a) 和电路 B+ 电线 (4b) 从起动机-发电机 (M1/10) 上拆下.

9

将冷却液软管 (5) 从起动机-发电机 (M1/10) 上拆下.

l
软管夹钳

*454589003700

10

拆下 V 型皮带导轮.

n
螺钉/螺栓 - 连接导轮到正时箱

*BA13.25-P-1003-01EA

11

拆下起动机-发电机 (M1/10) 螺栓, 然后拆下起动机-发电机 (M1/10).

皮带驱动式起动机发电机紧固顺序

AR15.40-P-5060-01MRH

n
螺栓 - 连接发电动机到正时箱

*BA15.40-P-1001-01U

12

拆下张紧装置 (6).

更换起动机-发电机 (M1/10) 时.

AR13.25-P-3220MRH

13

检查起动机-发电机 (M1/10) 处的间隔套 (7) 是否损坏和磨损.

p
安装:

切勿在不使用间隔套 (7) 的情况下安装起动机-发电机 (M1/10).

由于必须进行分隔, 所以务必使用间隔套 (7).

如果存在故障,

↓

更换起动机-发电机 (M1/10).

14

按照拆卸的相反顺序进行安装.

15

读取故障记忆并清除.

a

发动机 264 属于型号238

带代码B01 (48 V 技术)

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

带代码B01 (48 V 技术)

AD00.00-P-2000-04B

a

发动机 264 属于型号257

带代码B01 (48 V 技术)

AD00.00-P-2000-06FR

n
皮带张紧装置

号码

名称

发动机 264

BA13.25-P-1003-01EA

螺钉/螺栓 - 连接导轮到正时箱

Nm

45

n
发电机

号码

名称

发动机 264

BA15.40-P-1001-01U

螺栓 - 连接发电动机到正时箱

第 1 级

Nm

8

第 2 级

Nm

20

n
发电机

号码

名称

发动机 264

BA15.40-P-1002-01U

螺母 - 连接电路 B+ 到发电机

Nm

19

n
发电机

号码

名称

发动机 264

BA15.40-P-1005-01U

螺母 - 连接接地电缆到发电机

Nm

19
