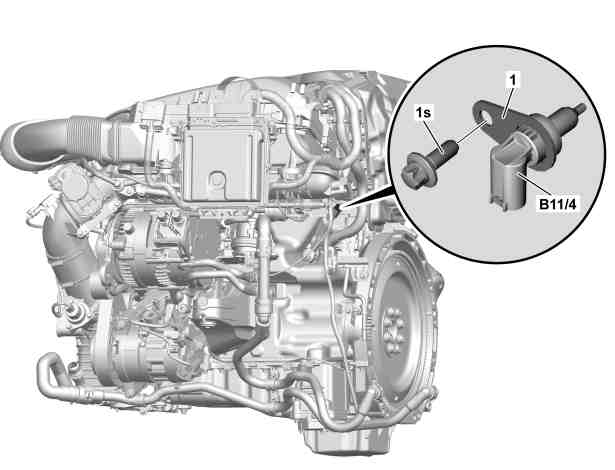

发动机

264 属于型号213, 238, 257

1

支架

1s

螺栓

B11/4

冷却液温度传感器

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

发动机 264 属于型号257

AR20.00-P-1142MSB

2

松开并断开冷却液温度传感器 (B11/4) 的电气连接器.

3

拆下螺栓 (1s).

n
螺栓 - 连接冷却液温度传感器到气缸盖

*BA15.60-P-1001-02A

4

将冷却液温度传感器 (B11/4) 连同支架 (1) 一起拆下.

i
安装:
更换密封圈.

5

按照拆卸的相反顺序进行安装.

6

读取故障记忆并清除.

a

发动机 264 属于型号213

AD00.00-P-2000-04B

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

n
温度传感器

号码

名称

发动机 264

BA15.60-P-1001-02A

螺栓 - 连接冷却液温度传感器到气缸盖

Nm

9
