发动机

264 属于型号213, 238, 257

1

喷油嘴

2

螺栓

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下机油泵.

AR18.10-P-6020MRH

2

拆下平衡轴外壳.

发动机 264.920 属于型号213, 238, 257

AR03.20-P-1105MRH

3

拆下前部挡油板.

n
螺钉/螺栓 - 连接挡油板到曲轴箱

*BA18.10-P-1005-01W

4

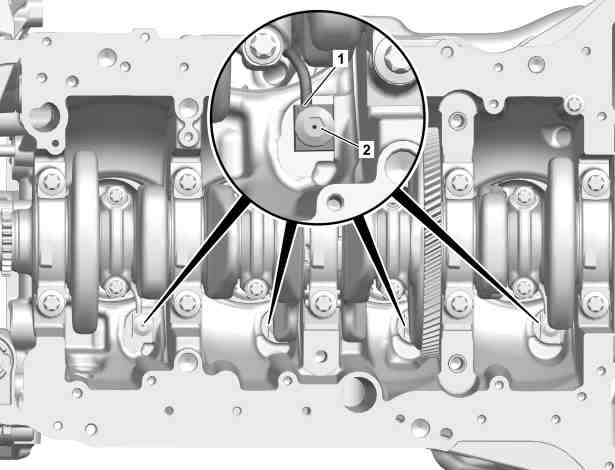

拆下螺栓 (2), 然后拆下喷油嘴 (1) 并用合适的密封塞密封开口.

p
安装:

必须可以将喷油嘴 (1) 置于活塞顶部的切口中.

否则可能会损坏喷油嘴 (1).

i
必要时可转动曲轴, 提高可接触性.

l
记录旋塞

*129589009100

g

检验

5

检查油道是否脏污, 如有必要, 用压缩空气吹净.

6

按照拆卸的相反顺序进行安装.

n
机油泵

号码

名称

发动机 264

BA18.10-P-1005-01W

螺钉/螺栓 - 连接挡油板到曲轴箱

Nm

9
