发动机

264 属于型号213, 238, 257

更改提示

07.03.2019

方法说明已改进.

操作步骤 5.

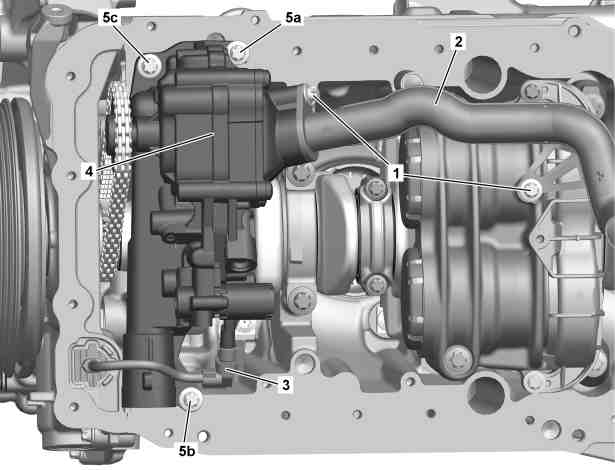

1

螺栓

2

吸油管

3

电气连接器

4

机油泵

5a

螺栓

5b

螺栓

5c

螺栓

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下油底壳.

发动机 264 属于型号213, 238, 257

除了代码M005 (4MATIC)

AR01.45-P-7500MRH

发动机 264 属于型号213, 238, 257

带代码M005 (4MATIC)

AR01.45-P-7500MRK

2

拆下螺栓 (1).

n
螺栓 - 连接吸油管到管路凸缘/支架

*BA18.10-P-1003-01W

3

拆下吸油管 (2).

4

松开并断开电气连接器 (3).

5

拆下螺栓 (5a, 5b, 5c).

i
拆卸:
按照从大到小的数字顺序拆下螺栓 (5a, 5b, 5c).

i
安装:
按照从小到大的数字顺序拧紧螺栓 (5a, 5b, 5c).

n
螺栓 - 连接机油泵到曲轴箱

*BA18.10-P-1001-01W

6

将机油泵链的夹紧装置压回, 从机油泵齿轮上拆下机油泵链, 然后拆下机油泵 (4).

p
安装:

安装之前向机油泵 (4) 中加注发动机油.

否则, 发动机会损坏.

i
安装:
更换密封件.

g

检验

7

检查机油泵齿轮是否能自由转动以及是否损坏.

如果机油泵齿轮卡滞或损坏,

↓

更换机油泵 (4).

8

检查机油泵链的夹紧装置是否损坏.

如果夹紧装置损坏,

↓

更换夹紧装置.

AR05.10-P-8420MRH

9

按照拆卸的相反顺序进行安装

n
机油泵

号码

名称

发动机 264

BA18.10-P-1001-01W

螺栓 - 连接机油泵到曲轴箱

Nm

14

n
机油泵

号码

名称

发动机 264

BA18.10-P-1003-01W

螺栓 - 连接吸油管到管路凸缘/支架

Nm

9
