发动机

264 属于型号213, 238, 257

1

热交换器

2

螺栓

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

发动机 264 属于型号257

AR20.00-P-1142MSB

i
安装:
只有在完成泄漏测试后, 才可安装发动机舱饰板.

2

拆下增压空气管路和增压空气冷却器的上部支架, 然后在保持冷却液管路连接的情况下将增压空气冷却器朝前放置并固定, 以防掉落.

AR09.41-P-6817MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机罩.

3

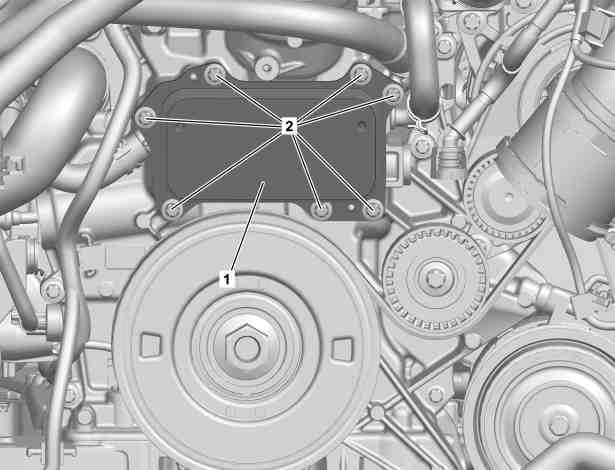

按照拧紧步骤的相反顺序拆下螺栓 (2), 然后拆下热交换器 (1).

拧紧热交换器上的螺栓

AR18.30-P-6841-01MRH

i
安装:
更换密封件.

n
螺栓 - 连接机油冷却器到正时箱

*BA18.30-P-1001-01P

4

按照拆卸的相反顺序进行安装

5

检查并校正发动机油液位.

e

发动机 264 属于型号238

AP18.00-P-1812EKI

e

发动机 264 属于型号213

AP18.00-P-1812MKI

e

发动机 264 属于型号257

AP18.00-P-1812BKI

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

6

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

7

安装发动机舱饰板.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

8

安装发动机罩.

AR01.10-P-2405MRH

n
机油冷却系统

号码

名称

发动机 264

BA18.30-P-1001-01P

螺栓 - 连接机油冷却器到正时箱

第 1 级

Nm

10

第 2 级

Nm

10
