发动机

264 属于型号213, 238, 257

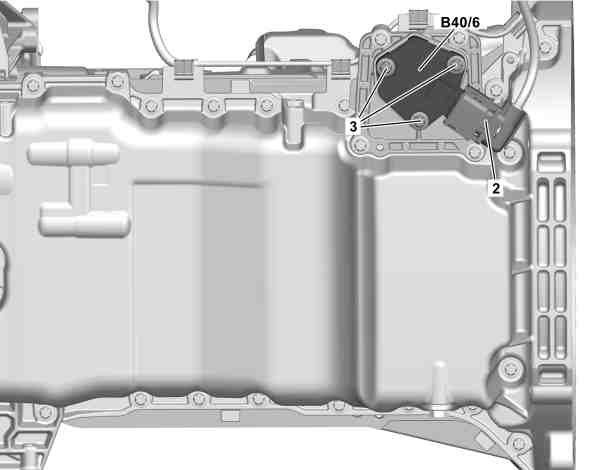

图示为车型 238, 带 M264, 全时四轮驱动 (4MATIC)/代码 (M005) 除外

2

电气连接器

3

螺栓

B40/6

发动机油液位传感器

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板的中部和后部.

2

将放油螺塞从油底壳上拆下, 然后将发动机油收集到合适的容器中.

发动机油和滤清器更换说明

AH18.00-P-0104-01A

i
安装:
更换密封圈.

n
连接放油螺塞到油底壳

*BA01.45-P-1002-01ZA

j
发动机油

*BF18.00-P-1001-01GA

3

松开并断开电气连接器 (2).

4

拆下螺栓 (3), 然后拆下发动机油液位传感器 (B40/6).

i
安装:
更换密封圈.

n
螺栓 - 连接机油液位开关到油底壳

*BA18.40-P-1001-02E

5

按照拆卸的相反顺序进行安装.

g

检验

6

检查发动机油液位并校正.

e

发动机 264 属于型号238

AP18.00-P-1812EKI

e

发动机 264 属于型号213

AP18.00-P-1812MKI

e

发动机 264 属于型号257

AP18.00-P-1812BKI

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

7

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

8

安装发动机舱底部饰板的中央和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

n
油底壳

号码

名称

发动机 264

BA01.45-P-1002-01ZA

连接放油螺塞到油底壳

Nm

40

n
机油传感器

号码

名称

发动机 264

BA18.40-P-1001-02E

螺栓 - 连接机油液位开关到油底壳

Nm

9

j
发动机润滑

号码

名称

发动机 264 属于型号205, 213, 238, 257

带代码M005 (4MATIC)

发动机 264 属于型号205, 213, 238, 257

除了代码M005 (4MATIC)

BF18.00-P-1001-01GA

发动机油

加注容积 (装配机油滤清器)

l

6

6,6

表

BB00.40-P-0223-02A

BB00.40-P-0223-02A
