发动机

264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

发动机

274 属于型号213, 238

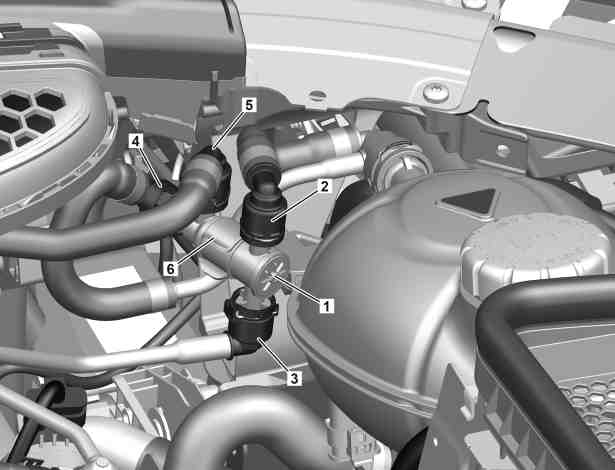

图示为装配发动机 264 的车型 213

1

切断阀

2

冷却液软管

3

冷却液软管

4

冷却液软管

5

冷却液软管

6

支架

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

e
d

拆卸/安装

1

排放约 3 L 的冷却液.

发动机 264 属于型号213, 238

除了代码B01 (48 V 技术)

AR20.00-P-1142MRH

发动机 264 属于型号257

除了代码B01 (48 V 技术)

AR20.00-P-1142MSB

发动机 274 属于型号213, 238

AR20.00-P-1142OLC

2

断开冷却液软管 (2, 3, 4, 5), 然后放到一旁.

AR20.20-P-7441-01RQ

3

用合适的保护盖密封冷却液软管 (2, 3, 4, 5).

l

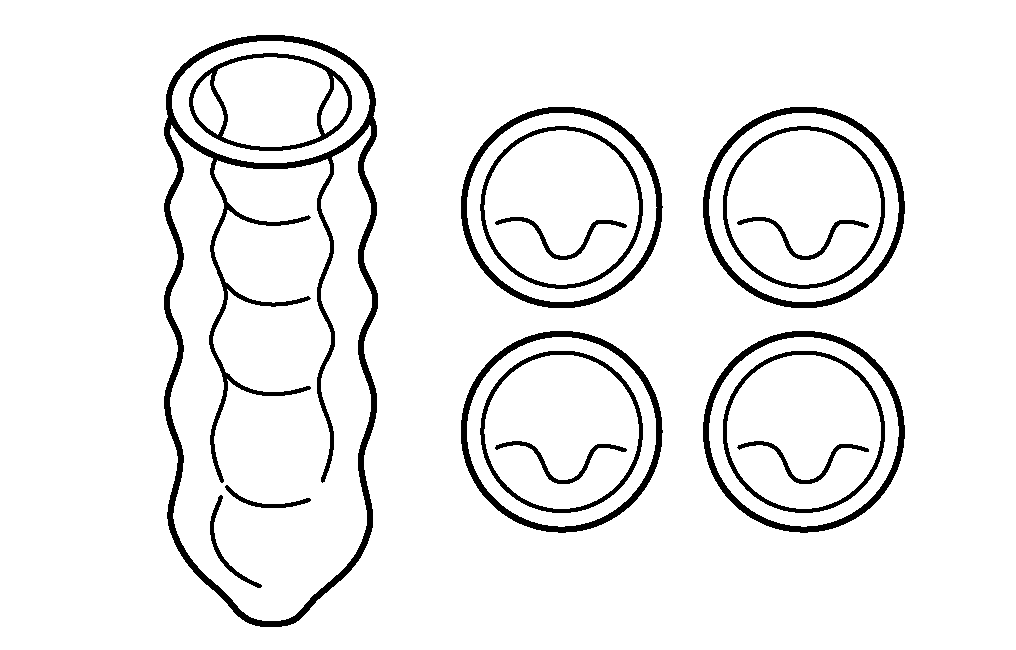

护盖套件

*001589019100

4

将切断阀 (1) 从支架 (6) 上松开并拆下

5

按照拆卸的相反顺序进行安装.
