发动机

264 属于型号213, 238, 257

更改提示

12.03.2019

操作步骤已修改.

操作步骤 2 和 5.

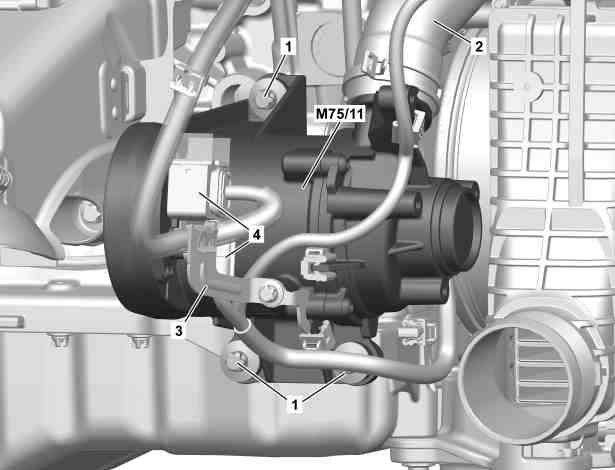

1

螺栓

2

冷却液软管

3

支架

4

电气连接器

M75/11

电动冷却液泵

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于冷却液液位的说明

AH20.00-P-1142-01CW

e
d

拆卸/安装

1

拆下冷却液节温器.

AR20.10-P-2461MRH

2

拆下右侧增压空气管.

AR09.41-P-6817MRH

3

将冷却液软管 (2) 从电动冷却液泵 (M75/11) 上拆下.

l
软管夹钳

*454589003700

4

将支架 (3) 从电动冷却液泵 (M75/11) 上拆下.

n
螺栓 - 连接电线支架到冷却液泵

*BA20.10-P-1002-01CA

5

松开并断开电气连接器 (4).

如果由于可用空间有限而无法完全松开上部电气连接器 (4)

↓

松开螺栓 (1), 然后稍稍将电动冷却液泵 (M75/11) 转向一侧.

n
螺栓 - 连接冷却液泵到曲轴箱/油底壳

*BA20.10-P-1001-01CA

6

将电线从电动冷却液泵 (M75/11) 上松开.

7

拆下螺栓 (1), 然后拆下电动冷却液泵 (M75/11).

n
螺栓 - 连接冷却液泵到曲轴箱/油底壳

*BA20.10-P-1001-01CA

8

按照拆卸的相反顺序进行安装.

n
冷却液泵, 冷却液节温器

号码

名称

发动机 264

BA20.10-P-1001-01CA

螺栓 - 连接冷却液泵到曲轴箱/油底壳

Nm

20

n
冷却液泵, 冷却液节温器

号码

名称

发动机 264

BA20.10-P-1002-01CA

螺栓 - 连接电线支架到冷却液泵

Nm

9
